Magnetfeldmessgeräte

Magnetfeldmessgeräte / Gaussmeter von List-Magnetik

Wie stark ist ein Magnetfeld? - Messung der magnetischen Feldstärke

Die Frage wird gestellt, um den Spitzenwert eines Magneten oder einen Restmagnetismus zu bestimmen. Geräte, die diese Aufgabe erfüllen, werden Magnetometer, Magnetfeldmeter, Teslameter oder Gaussmeter genannt.

Magnetfeldmessgeräte / Gaussmeter von List-Magnetik


Position der Messung und Bauform der Sonde sind entscheidend für den Messwert

Betrachtet wird hier ein Gleichfeld ohne Umpolung. Die Feldlinien eines Magnetfeldes verlaufen vom Nordpol zum Südpol des Magneten. Bei einem Stabmagneten z.B. befinden sich die Pole meistens an den beiden Enden. Dort ist das Feld am stärksten. Je nach Form des Magneten verlaufen die Feldlinien unterschiedlich, beim Hufeisenmagneten verlaufen sie innerhalb des Bogens parallel. Je näher am Pol die Magnetfeldstärke gemessen wird, desto höher ist sie.

In der Sonde registriert ein so genannter Hallsensor die Lorentzkraft, aus der die Feldstärke berechnet wird. Je näher dieser Hallsensor also am Pol ist, desto größer ist die Kraft. Unterschiedliche Sondenbauformen (axial, transversal) haben unterschiedliche Anordnungen des Hallsensors und führen zu unterschiedlichen Messwerten.

Bei der Messung muss man herausfinden: Wo sind die Pole? In welcher Richtung misst die Sonde am meisten? Bringt das Drehen oder Schwenken der Sonde eine Änderung? So kann jeder einzelne Magnet auf seine maximale Feldstärke hin untersucht werden.

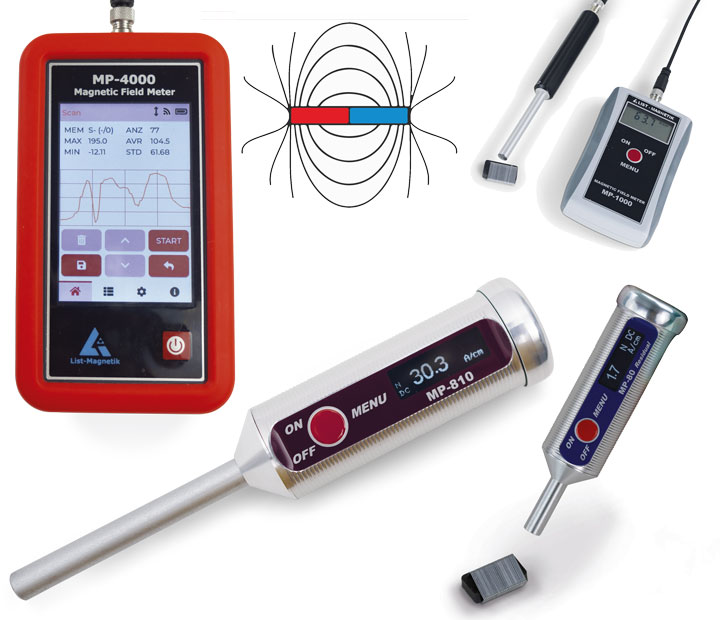

Magnetfelder messen, Remanenz messen - was braucht man dazu?

In welchen Einheiten wird der Magnetismus gemessen? Je nach Gerät können neben der Basiseinheit A/cm auch Gauss (Gs) oder Milli-Tesla (mT) angezeigt werden. Wichtig ist die Frage, welche maximalen Feldstärken zu erwarten sind. List-Magnetik hat eine Auswahl an Geräten und Sonden für jeden Zweck - ob als Einhandgerät, mit separater Sonde oder als Laborgerät.

Einsetzbar sind hier die Magnetfeldmessgeräte MP-810, MP-1000, MP-4000. Für Remanenz besonders geeignet ist MP-80

Magnetfeldmessgeräte / Gaussmeter von List-Magnetik


Was ist der Unterschied zwischen axialen und transversalen Sonden?

Axiale Sonden messen in Richtung des Sondenkolbens. Transversale Sonden messen in einem Winkel von 90° zur Sonde. Für Messungen in Hohlräumen oder engen Rohren sind transversale Sonden besser geeignet. Zusammenfassend kann man sagen, dass der Quertaster das universellere Werkzeug ist. Denn praktisch alle Messungen der axialen Sonde sind auch transversal durchführbar. Ein Vorteil der Axialsonde von List-Magnetik ist der Abstand von 2 mm zwischen Hallsensor und Sondenkappe. In der Kugellagerfertigung hat sich dieser Wert als De-facto-Standard für die Sonde durchgesetzt.

Magnetfeldmessgeräte / Gaussmeter von List-Magnetik

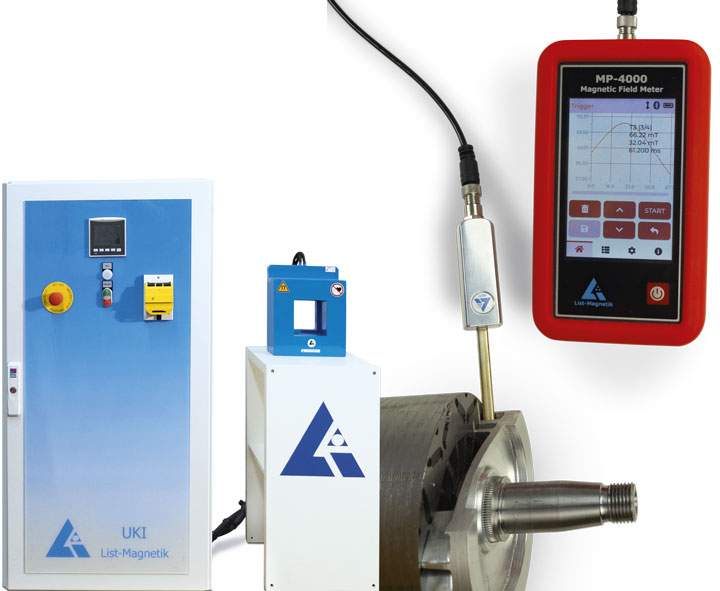

Impulsmessung und Spitzenwert

Um einen magnetischen Impuls zu messen, muss der Spitzenwert aufgezeichnet werden. Kurze Impulse sind viel zu schnell, um sie auf dem Display abzulesen. Mit einer Spitzenwertanzeige und einer grafischen Verlaufskurve können Impulse auf der Zeitachse analysiert werden.

Magnetfeldmessgeräte / Gaussmeter von List-Magnetik

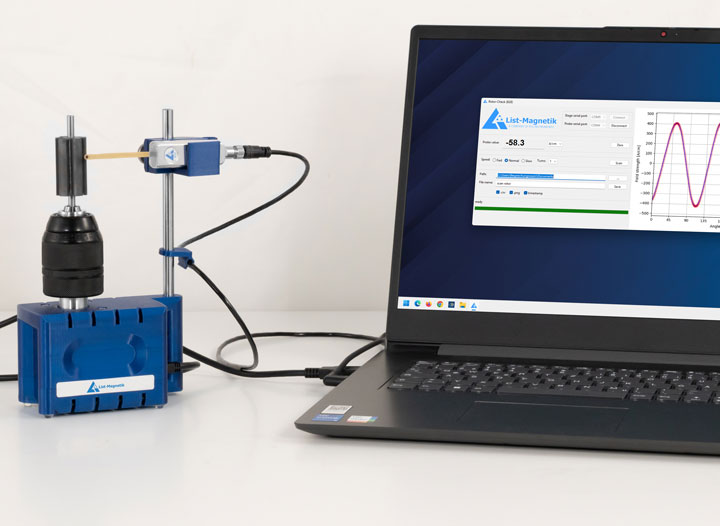

Rotoranalyse

Die Polwechsel eines Rotors bilden eine Wellenform mit Wechseln zwischen Nord- und Südpolen. Ob ein Rotor korrekt und gleichmäßig polarisiert ist, kann durch eine gleichmäßige Drehung des Rotors in einem Messzeitraum festgestellt werden. Auch hier hilft die grafische Verlaufskurve, Unregelmäßigkeiten zu erkennen.

Magnetfeldmessgeräte / Gaussmeter von List-Magnetik

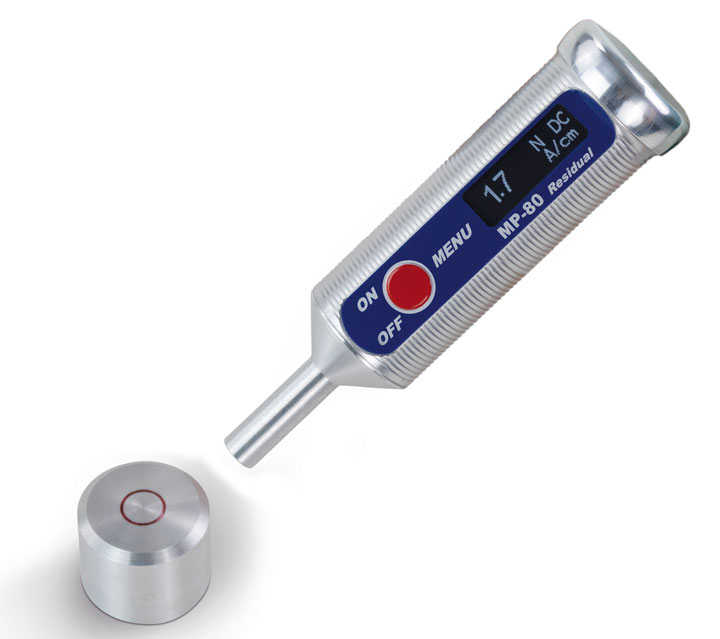

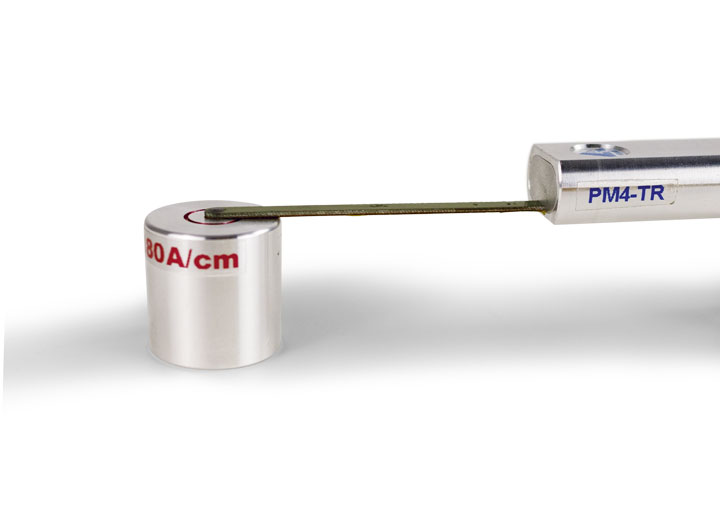

Kalibriernormal / Referenzmagnet - Ein wichtiges Zubehör zum Magnetfeldmessgerät bzw. Gaussmeter

Ein Kalibriernormal ist ein Referenzmagnet, ein Dauermagnet, der bei gleicher Position der gleichen Sonde immer den gleichen Wert anzeigt. Damit kann die korrekte Funktion der Sonde zuverlässig überprüft werden.

Magnetfeldmessgeräte / Gaussmeter von List-Magnetik

Die Kombination von Gerät, Sonde und Normal bildet eine Einheit, die zusammen kalibriert und zertifiziert wird. Die Verwendung einer Sonde auf einem Kalibriernormal, das mit einer anderen Sonde kalibriert wurde, kann zu einer minimalen Abweichung des Referenzwertes führen. Dies liegt daran, dass die Sonden nicht immer exakt gleich gebaut werden können. Diese Abweichung ist jedoch immer konstant.

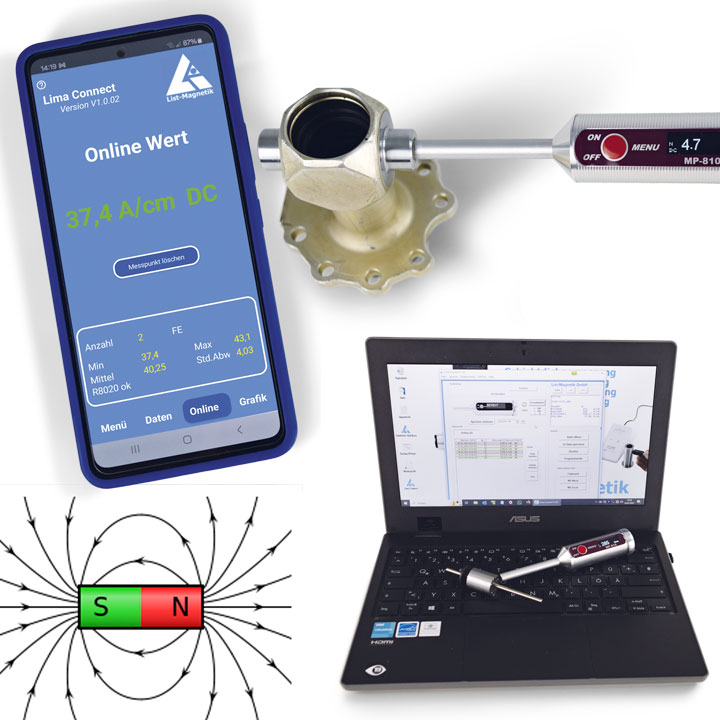

Daten vom Magnetfeldgerät / Gaussmeter zum PC oder zur App übertragen

Sie müssen Ihre Messreihen dokumentieren oder archivieren? Sie möchten Extremwerte erkennen und statistische Auswertungen durchführen? Dann sind die Möglichkeiten des MP-4000 mit Datenübertragung zum Windows PC, zur Android App oder zur iOS App das richtige Werkzeug.

Magnetfeldmessgeräte / Gaussmeter von List-Magnetik

Das MP-810A/-810T und MP-80 bietet ebenfalls die Kommunikation mit Android, iOS und Windows.

Die Apps ermöglichen die Weiterverarbeitung von Messreihen in Office-Anwendungen. Auch eine Integration in CAQ-Systeme ist möglich.

Messgeräte von List-Magnetik - Made in Germany - Qualität und Langlebigkeit


Erfahren Sie mehr über unsere Produkte zur Magnetfeldmessung



Restmagnetismus messen

Restmagnetismus messen

Messen Sie die geringe Remanenz an Stahlteilen vor oder nach der Bearbeitung, um Vorgaben Ihrer Kunden einzuhalten und um die Sauberkeit der Teile zu gewährleisten.

Messung schneller Impulsmagnetfelder mit MP-4000

Messung schneller Impulsmagnetfelder mit MP-4000

Herausragend ist die schnelle digitalisierte Messwertaufbereitung mit bis zu 200 kHz, womit sich Impulskurven ab 0,1 msec darstellen lassen. Man erhält so einen genaues Bild des Impulsverlaufs eines Magnetfeldes. Maximalwert und Impulslänge werden genau angegeben.

Axiale oder Transversale Messung von Magnetfeldern

Axiale oder Transversale Messung von Magnetfeldern

Axiale Sonden messen in Richtung des Sondenkolbens. Transversale Sonden messen in einem Winkel von 90° zur Sonde. Für Messungen in Hohlräumen oder engen Rohen sind transversale Sonde besser geeignet. Ein Vorteil der axialen Sonde von List-Magnetik ist der Abstand von 2mm zwischen Hall-Sensor und Sondenkappe.

Magnetfeldmessgerät MP-4000

Gehe zur Seite Magnetfeldmessgerät / Gaussmeter MP-4000



Magnetfeldprüfgerät Rotor-Check 300

Gehe zur Seite Magnetfeldprüfgerät Rotor-Check 300



Magnetfeldmessgerät MP-810

Gehe zur Seite Magnetfeldmessgerät / Gaussmeter MP-810



Magnetfeldmessgerät MP-1000

Gehe zur Seite Magnetfeldmessgerät / Gaussmeter MP-1000



Restmagnetfeld-Messgerät MP-80

Gehe zur Seite Restmagnetfeld-Messgerät MP-80



Katalog Magnetfeldmessung

Download Katalog Magnetfeldmessung Permeabilität (PDF)
