Schichtdickenmessgeräte

Anwendung der List-Magnetik-Schichtdickenmessgeräte

Welche Schichtdicken kann man messen?

  • Messung einer nichtmagnetisierbaren Schicht über Stahl oder Eisen (FE-Metall)
  • Messung einer nichtmetallischen Schicht über einem Nicht-Eisen-Metall (NF-Metall)
  • Messung einer nichtmetallischen Schicht über verzinktem Stahl (Kombination aus FE- und NF-Metall) mit dem Duplex-Messverfahren des MEGA-CHECK DX
  • Messung rauer unebener Schichten mit dem Scan-Messverfahren des MEGA-CHECK DX

FE-Basismaterial

Auf Eisen und Stahl (FE) kann man alle nicht-magnetischen Schichten wie Lack, Farbe, Kunststoff, Emaille, Gummi, Keramik und galvanischen Schichten messen.

NF-Basismaterial

Auf Nichteisen-Metallen (NF) wie Aluminium, Messing, Bronze, Zink, Blei, Kupfer oder nicht-magnetischen Edelstählen kann man alle nichtleitenden Schichten wie Lack, Farbe, Kunststoff, Eloxal, Gummi messen.

Anwendung von Schichtdickenmessgeräten


Grenzen der Schichtdickenmessung

Wir beschränken uns auf die Techniken des magnetinduktiven Verfahrens und des Wirbelstromverfahrens zur Schichtdickenmessung. Deshalb können wir Ihnen leider keine Geräte für die Infrarot Schichtdickenmessung über Keramik, Glas oder Kunststoff anbieten.

Bei diesen Schichten können die Schichtdickenmessgeräte von List-Magnetik nicht eingesetzt werden:

Aufgrund Basismaterial:

  • Nichtmetallisches Basismaterial wie Kunststoff, Glas, GFK, Carbon, Keramik
  • Stark magnetisches Basismaterial

Aufgrund Schichtmaterial:

  • Nickel-Schicht auf Stahl, weil Nickel selbst magnetisch ist.
  • NF-Schicht auf NF-Basis z. B. verzinktes Aluminium, Silber/Gold auf Blei, weil die Wirbelstromtechnik bei der Schichtdickenmessung hier keinen Unterschied zwischen Basis und Schicht erkennt
  • Nasse oder weiche Schichten, die durch das Aufsetzen der Sonde verändert würden

Aufgrund der Geometrie:

  • dünne Schichten unter 3 µm
  • Schichten auf dünnem Basismaterial unter 0,5 mm
  • kleine Auflageflächen unter Radius 2 mm (FE) oder 6 mm (NF)
  • gewölbte Basis unter einem Außenradius / konvex von 1 mm (FE) oder 6 mm (NF) sowie unter einem Innenradius / konkav von 6 mm (FE) oder 38 mm (NF)

Umgebungsbedingungen bei der Schichtdickenmessung:

  • Der empfohlene Temperaturbereich ist 0-50 °C
  • Für Temperaturen unter 0° C ist die Elektronik nicht ausgelegt
  • Bei Temperaturen über 50° C könnte die Sonde beschädigt werden
  • Unter Wasser kann keine Schichtdickenmessung mit dem Wirbelstrom erfolgen, da Wasser selbst leitfähig ist

Schichtdickenmessung bei Mehrschichtaufbau - Verzinkung plus Lackierung

Bei Mehrschichtaufbauten sind zwei Schichten getrennt voneinander messbar, wenn a) a) der Untergrund ferromagnetisch ist, b) die erste Schicht über dem Untergrund metallisch-nicht-ferromagnetisch ist und c) die oberste Schicht nichtleitend ist, zum Beispiel Farbe oder Gummi, oder ein verzinktes und dann lackiertes Stahlblech.

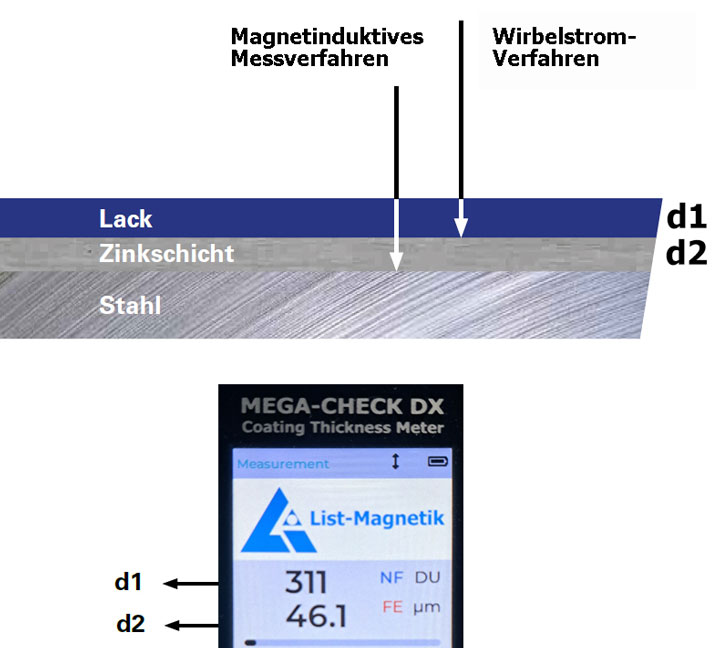

Bei einer einzigen Schichtdickenmessung wird die Schichtdicke des Lacks und der Verzinkung separat ausgewiesen. Dazu bietet das Schichtdickenmessgerät MEGA-CHECK DX den Duplex-Modus.

Anwendung von Schichtdickenmessgeräten


Schichtdickenmessung bei rauer Schicht oder rauem Untergrund

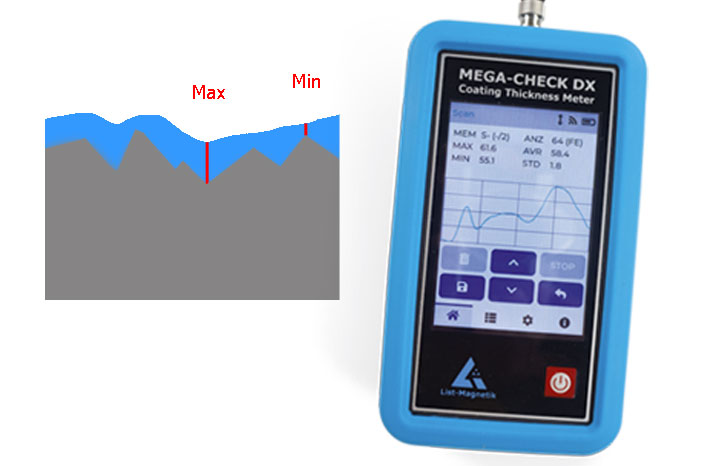

In der Regel ist bei rauen Schichten der minimale Wert wichtig. Bei rauer Schicht muss an mehreren Stellen gemessen und das Ergebnis statistisch betrachtet werden (Minimum, Maximum, Mittelwert). Wichtig ist, möglichst lückenlos die „Berge“ und „Täler“ der Schicht zu erfassen. Mit dem Schichtdickenmessgerät MEGA-CHECK DX bewegen Sie die Sonde über die Oberfläche. MEGA-CHECK DX kann im Scan-Modus diese Aufgabe übernehmen. Wird die Sonde über die Oberfläche bewegt, werden Veränderungen erkannt und statistische Werte automatisch ermittelt.

Anwendung von Schichtdickenmessgeräten


Schwer erreichbare Messpunkte, Messen in Rohren

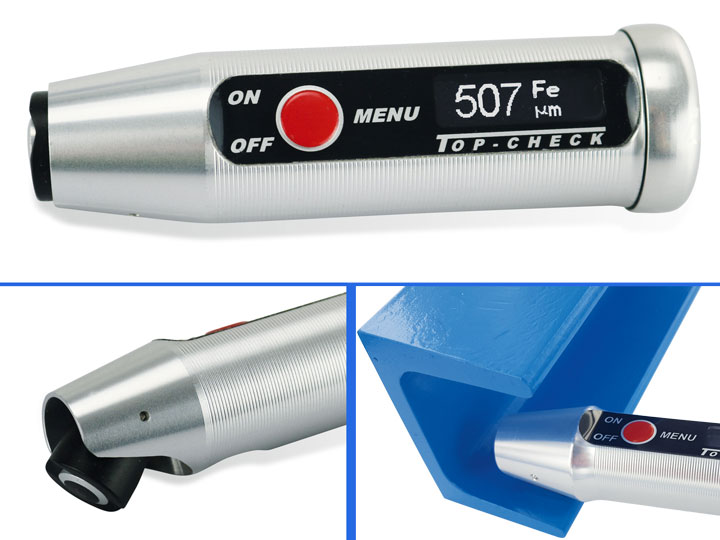

Die schwenkbaren Sonden von TOP-CHECK oder MEGA-CHECK erlauben im Winkel von bis zu 90° zu messen.

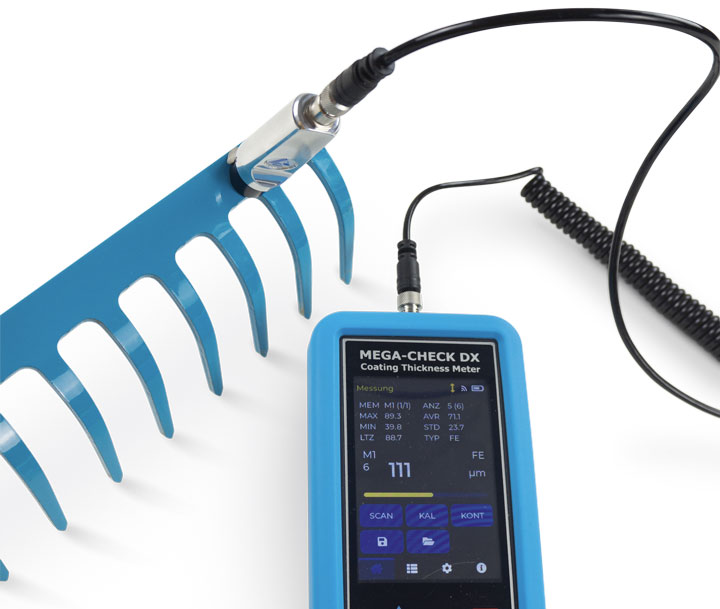

Für Rohre oder schmale Öffnungen gibt es spezielle Sonden wie DX1-F oder DX6-F. Das Rohr selbst darf nicht zu eng sein, die Messung wird in engen Rohren durch Reflexion gestört.

Anwendung von Schichtdickenmessgeräten


Daten vom Schichtdickenmessgerät zum PC oder zur App übertragen

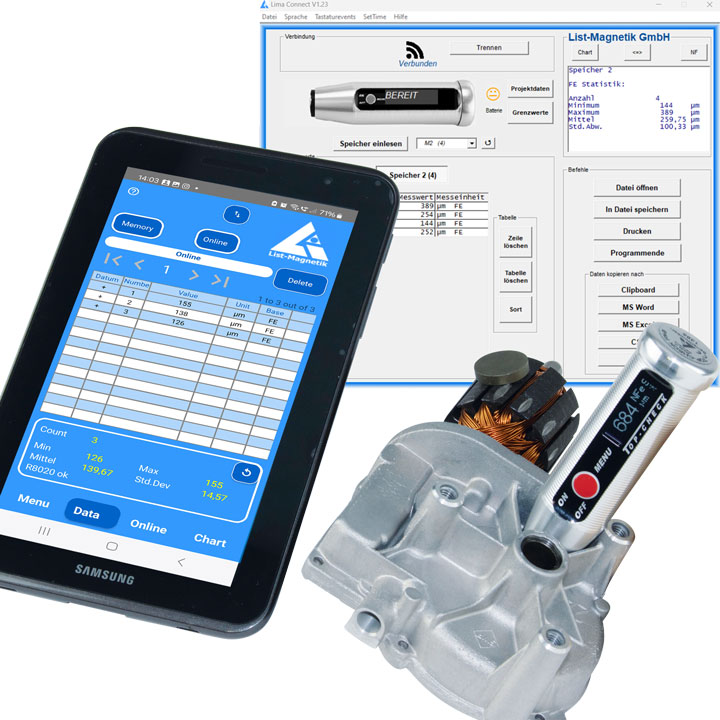

Sie müssen Ihre mit dem Schichtdickenmessgerät vorgenommene Messreihe dokumentieren oder archivieren? Sie möchten Extremwerte erkennen und statistische Auswertungen durchführen? Sie messen an einer Stelle, wo Sie die Anzeige des Schichtdickenmessgeräts gar nicht sehen können? Dann sind unsere Lima Connect App für Android / iOS und die Lima Connect PC-Applikation die richtigen Werkzeuge für Sie.

Die Android App kann auch zur Sprachausgabe von Online-Messungen eingesetzt werden, wenn Sie weder ihr Schichtdickenmessgerät, noch Ihr mobiles Smartphone oder Tablet im Blick haben.

Die Anwendungen ermöglichen, Messreihen der Schichtdickenmessung in Office-Anwendungen weiterzubearbeiten oder zu integrieren. Auch sind Integration in CAQ-Systeme damit möglich.

Die Apps sind kostenlos in Google Play Store, Apple App Store oder List-Magnetik Homepage verfügbar.

Anwendung von Schichtdickenmessgeräten

Messgeräte von List-Magnetik - Made in Germany - Qualität und Langlebigkeit


Erfahren Sie mehr über unsere Produkte zur Schichtdickenmessung



Lackschichtdicke am PKW, an Brückengeländern und mehr messen

Lackschichtdicke am PKW, an Brückengeländern und mehr messen

Wie dick ist die Lackschicht der KFZ-Karosserie oder am Brückengeländer? Messen Sie die Dicke der Lackschicht, um ein optimale Qualitätssicherung in der Lackierung zu gewährleisten. Hier finden Sie das speziell für Sachverständige und Prüfingenieure geeignete Schichtdickenmessgerät.

Schwierige und komplex beschichtete Oberflächen messen

Schwierige und komplex beschichtete Oberflächen messen

Messen Sie die Schichtdicke auf welligem Untergrund, in kleinen Radien oder dünnem Blech. Wenn es schwer zugänglich wird, können Sie mit speziellen Sonden besonders gut messen.

Bei schwer zugänglichen Lackflächen die Sonde des Schichtdickenmessgerätes schwenken

Bei schwer zugänglichen Lackflächen die Sonde des Schichtdickenmessgerätes schwenken

Manchmal kommt man beim Messen von schwierig zu erreichenden Lackflächen mit der Sonde nicht bis zum Messpunkt. Hierfür bietet sich ein Gerät mit einer schwenkbaren Sonde an, welche im Winkel von 90° einstellbar ist. Somit wird die Schichtdickenmessung auch an schwer zugänglichen Stellen problemlos möglich.

Messen Sie die Schichtdicke in jedem Rohr

Messen Sie die Schichtdicke in jedem Rohr

Wenn Sie Schichtdicken in Rohren und Vertiefungen messen müssen, dann gibt es auch hierfür eine geniale Lösung. Hierfür gibt es eine lange Sondenlanze oder einen speziellen Teleskopstab, der solche Messungen auf einfache Weise ermöglicht. Somit kann man mit Sonden, welche quer zur Richtung messen können, weit in Rohre und Öffnungen vordringen.

Messungen von Eloxalschichten und Verzinkung

Messungen von Eloxalschichten und Verzinkung

Auch chemisch applizierte Beschichtungen sind ebenso gut messbar wie herkömmliche Lacke. Ob eloxiertes Aluminium, verzinkter Stahl oder gar verzinkter Stahl mit zusätzlicher Lackschicht, all das ist durchaus messbar. Eine Messung der Verzinkungsstärke auf Stahl ist empfohlen ab einer Schichtdicke von 3 µm.

Schichtdicken-Messdaten auf dem PC oder auf der mobilen App abspeichern

Schichtdicken-Messdaten auf dem PC oder auf der mobilen App abspeichern

Einmal erzeugte Messdaten müssen oft vom Schichtdickenmessgerät auf den PC oder auf die mobile App übertragen werden. Das erleichtert die Auswertung oder die Übertragung an Lackierer, Versicherungen oder Gutachter. Die Schichtdickenmessgeräte TOP-CHECK Dual und Ferro, MEGA-CHECK Profi und MEGA-CHECK Master verfügen über diese Möglichkeit.
