Magnetfeldmessgerät / Gaussmeter MP-4000
Magnetfeldmessgerät mit einzigartiger Messtechnik
zur professionellen Messung von magnetischen Gleich- und Wechselfeldern sowie Impulsfeldern
Magnetfeldmessung für Gleichfelder, Wechselfelder und Impulsfelder
Erleben Sie die Revolution in der Messtechnik mit dem Profi-Magnetfeldmessgerät List-Magnetik MP-4000. Dieses Gerät zählt zur neuen Generation leistungsfähiger Magnetfeldmessgeräte und nutzt externe digitale Axial- und Transversalfeldsonden, um präzise Magnetfeldmessungen von magnetischen Gleich- und Wechselfeldern sowie Impulsfeldern jeglicher Art durchzuführen.
Es eignet sich hervorragend als digitales Gaussmeter, Magnetometer oder Teslameter für die Erfassung und Analyse der Magnetfeldstärke, Magnetfeldintensität und magnetischen Flussdichte. Die hochsensiblen Magnetfeldsensoren und Magnetfeld-Sensoren gewährleisten dabei eine zuverlässige magnetische Messung.
Der Einsatzbereich dieses Magnetfeldmesssystems erstreckt sich von schwachen Erdmagnetfeldern bis hin zu starken Feldern mit Feldstärken von 40.000 A/cm. Dadurch eignet es sich ideal für vielfältige Anwendungen in der industriellen Magnetfeldmessung, der magnetischen Feldmessung, Magnetfeldanalyse, magnetische Flussmessung, Magnetfeldlinienanalyse und unterschiedlichste Magnetfeldtestverfahren.
Mit dem List-Magnetik MP-4000 erhalten Sie professionelle Magnetfeldmesslösungen auf höchstem Niveau die in Deutschland für Anwender entwickelt und gefertigt werden.
Eine hohe Auflösung magnetischer Felder
Das Gaussmeter MP-4000 verfügt über ein grafisches LCD-Touchpanel mit innovativer Benutzerführung und einer Auflösung von 320x480 Pixeln. Als hochentwickeltes Digitales Gaussmeter und Teil moderner Magnetfeldmessgeräte bietet es Funktionen, die weit über die klassische Magnetfeldmessung hinausgehen.
Eine herausragende Eigenschaft der neuen Sondenelektronik ist die schnelle Digitalisierung der Messwerte mit einer Frequenz von bis zu 200 kHz. Dies ermöglicht die präzise magnetische Messung und die Darstellung von Impulskurven mit einer Dauer von nur 0,1 Millisekunden. Damit eignet es sich ideal für die Magnetfeldanalyse und das exakte Erfassen von Magnetfeldintensität und Feldstärke bei Impulsfeldern.
Magnetfeldsensoren sorgen für hohe Genauigkeit und machen das Gerät zu einem zuverlässigen Magnetfeldmesssystem. Maximale Werte und Impulsdauern werden akkurat angezeigt. Ein Plus für alle Anwendungen, bei denen die magnetische Feldmessung oder die magnetische Flussmessung entscheidend ist.
Darüber hinaus können auch Wechselfeldkurven mit Frequenzen von bis zu 20 kHz erfasst und gespeichert werden, was eine wichtige Funktion in anspruchsvollen Magnetfeldtestverfahren der industriellen Magnetfeldmessung ist. Durch diese präzise Analyse lässt sich die magnetische Flussdichte messen und in Kombination mit der Magnetfeldlinienanalyse ein umfassendes Bild der Feldverhältnisse gewinnen.
Ob als Magnetometer, Teslameter oder spezialisierte Lösung, das MP-4000 steht für innovative Magnetfeldmesslösungen „Made in Germany“ und setzt Maßstäbe unter den Magnetfeldmessgeräten in Deutschland.
Störungsfreie Magnetfeldmessungen
Insbesondere bei sehr geringen Magnetfeldstärken ist eine absolut störungsfreie und präzise Magnetfeldmessung von entscheidender Bedeutung. Die Messelektronik arbeitet direkt in der Sonde und digitalisiert die Signale des Hall-Sensors und ist somit ein zentraler Bestandteil moderner Magnetfeldsensoren.
Die Technologie ermöglicht hochpräzise Magnetische Messmethoden und sorgt für eine zuverlässige magnetische Messung selbst schwacher Felder. Sie bildet die Grundlage für professionelle magnetische Feldmessung, insbesondere wenn es um die Erfassung minimaler Magnetfeldintensität im Rahmen anspruchsvoller Magnetfeldanalyse geht.
Scan und Impulsfeld
Im Bereich stabiler Gleichfelder ermöglicht die Scan-Funktion die flächenhafte Erfassung eines Magnetfelds, welches anschließend statistisch ausgewertet werden kann. Damit eignet es sich ideal für die Magnetfeldlinienanalyse und Magnetische Flussmessung. Diese Funktion unterstützt eine detaillierte Magnetfeldanalyse und erweitert die Möglichkeiten moderner Magnetfeldmessgeräte sowie integrierter Magnetfeldmesssysteme.
Impulsfelder können im MP-4000 perfekt grafisch dargestellt werden und bieten somit ein genaues Bild des Verlaufs eines Magnetfeld-Impulses. Dies ist eine wichtige Grundlage für die präzise Magnetfeldmessung, die Bewertung der Magnetfeldintensität, sowie für fortgeschrittene magnetische Feldmessung sowie Messmethoden.
Speicher und Schnittstellen
Das Gerät unterstützt diverse Anwendungsbereiche der Magnetfeldmessung durch einen flexiblen Messwertspeicher, eine kombinierte Digital- und Analoganzeige sowie die Messung von Spitzenwerten. Diese Eigenschaften machen es zu einem vielseitigen Magnetfeldmessgerät für professionelle Anwendungen, ob als digitales Gaussmeter, Magnetometer oder Teslameter.
Dank der drahtlosen Schnittstelle können die Daten an einen Windows-PC sowie an Apps für Android und iOS übertragen werden. Somit bieten wir eine moderne Lösung für mobile Magnetfeldmesssysteme. Die Möglichkeit, magnetische Messungen flexibel zu speichern und auszuwerten, unterstützt komplexe Magnetfeldanalysen, etwa zur Ermittlung der Magnetfeldstärke, Magnetfeldintensität oder zur magnetischen Flussdichte messen.
Über die USB-Schnittstelle kann das Gerät kontinuierlich an eine externe Stromquelle angeschlossen werden. Zudem ist auf dem Gerät eine SCPI-Schnittstelle implementiert, mit der es ferngesteuert im Linienbetrieb Messungen ausführen und Messwerte liefern kann, eine ideale Voraussetzung für automatisierte Magnetfeldtestverfahren in der industriellen Magnetfeldmessung.
Messungen in A/cm, kA/m, Gauss, Tesla
Mit einem Magnetfeldmessgerät, Magnetometer, Gaussmeter oder Teslameter (alle Bezeichnungen beschreiben das gleiche) können Sie bei der Magnetfeldmessung selbst kleinste Unterschiede in der Stärke des Magnetfelds erkennen. Diese präzise magnetische Messung ermöglicht die Erfassung von niedrigen Feldwerten knapp oberhalb des Erdmagnetfelds, über Restmagnetismus / Remanenz mit niedrigen A/cm- oder Gauss/Oersted-Restmagnetfeld-Werten bis hin zu Spitzenfeldern mit hoher Magnetfeldintensität und Flussdichte.
Die Magnetfeldmessgeräte von List-Magnetik sind langlebig und liefern bei der Magnetfeldprüfung stets reproduzierbare Feldstärkenwerte. Sie eignen sich hervorragend für verschiedenste Anwendungen der industriellen Magnetfeldmessung, magnetischen Feldmessung und Flussmessung, sowie der Magnetfeldanalyse und Magnetfeldlinienanalyse.
Zusätzlich bieten wir ein Kalibriernormal (Referenzmagnet) an, mit dem Sie jederzeit Ihr Magnetfeldprüfgerät auf Genauigkeit kontrollieren können. Eine unverzichtbare Komponente für präzise und normgerechte Magnetfeldmesslösungen in Labor, Entwicklung und Produktion. Unsere Systeme zählen zu den zuverlässigsten Magnetfeldmessgeräten in Deutschland und erfüllen höchste Ansprüche an moderne Magnetfeldtestverfahren und magnetische Messmethoden.
Scan-Messung |
Trigger-Messung |
|---|---|
| Wollen Sie ein Magnetfeld kontinuierlich abtasten, dabei Minimum und Maximum ermitteln ? Mit der Scan-Messung erhalten Sie eine grafische Verlaufskurve des Magnetfelds mit statistischer Auswertung. | Wollen Sie einen kurzen Magnetfeldimpuls aufzeichnen und seinen Spitzenwert ermitteln ? Die Trigger-Messung kann für extrem kurze Zeiträume eine exakte Aufzeichnung der Messwerte vornehmen. Das ist einzigartig. |
 |
 |
Technische Daten Magnetfeldmessgerät / Magnetometer / Gaussmeter / Teslameter MP-4000
Messdaten verwalten und versenden mit kostenloser Applikation
Um Ihre Messdaten weiterzuverarbeiten, können Sie Ihr Messgerät mit mobilen Android- und iOS-Geräten koppeln. Oder Sie kommunizieren mit einem Windows-PC. Möglich macht es die drahtlose Technik. Mit der Lima Connect App können Sie Projekte verwalten und auf einem Foto die Messpunkte zuordnen. Die Messergebnisse können statistisch ausgewertet und grafisch dargestellt werden. Die App für Android, iOS und Windows ist kostenlos.
|
Technische Daten Magnetfeldmessgerät / Magnetometer / Gaussmeter / Teslameter MP-4000 |
|
|---|---|
| Messeinheiten: | A/cm – kA/m - Gauss(Oe) – Tesla umschaltbar (1 A/cm = 0.1 kA/m = 1.256 Gauss = 1.256 Oersted = 0.1256 mT) |
| Einsetzbare Messsonden: | Axialsonde PM4-A, Transversalsonden PM4-T, PM4-TR und PM4-TF |
| Messbereich Gleichfeld / DC: | 0-40.000 A/cm |
| Messbereich Wechselfeld / AC: | 0-40.000 A/cm |
| Genauigkeit: | im homogenen Feld ± 1 A/cm bis 50 A/cm, ± 2% vom Messwert ab 50 A/cm, ± 3% vom Messwert ab 20.000 A/cm |
| Auflösung: | 0-1000 A/cm: 0,1 A/cm, > 1000 A/cm: 1 A/cm |
| Frequenzbereich AC: | 2 Hz – 20 kHz |
| Spitzenwertspeicher: | bei Impulszeit >= 0.1 msec |
| Anzeige: | LCD Touchpanel farbig 320x480 Pixel |
| Mehrsprachige Menüführung: | Deutsch, Englisch, Italienisch, Französisch, Spanisch |
| Messwertspeicher: | 10.000 Messungen, flexibel aufteilbar |
| Statistik: | Anzahl / Maximum / Minimum / Mittelwert / Standardabweichung |
| Schnittstelle: | drahtlose Schnittstelle zur Kommunikation mit Android, iOS und Windows |
| App für Android, iOS, Windows: | kostenfrei über Google Play Store, Apple App Store, List-Magnetik Homepage |
| Externe Steuerung: | über USB und SCPI-Kommunikations-Schnittstelle |
| Stromversorgung: | 3x 1.5 V AA Mignon. Externe Stromversorgung über USB anschließbar |
| Betriebsdauer: | ca. 25 Stunden mit Batterie, bei externer Stromquelle unbegrenzt |
| Abmessungen: | 150 x 85 x 35 mm |
| Gewicht: | 320 g mit Batterien |
 |
|
| Lieferumfang Magnetfeldmessgerät / Magnetometer / Gaussmeter / Teslameter MP-4000 | |||
|---|---|---|---|
| Magnetfeldmessgerät MP-4000 mit Sonde, mit Sondenkabel und Koffer, inklusive Kalibrierzertifikat. |  |
||
|

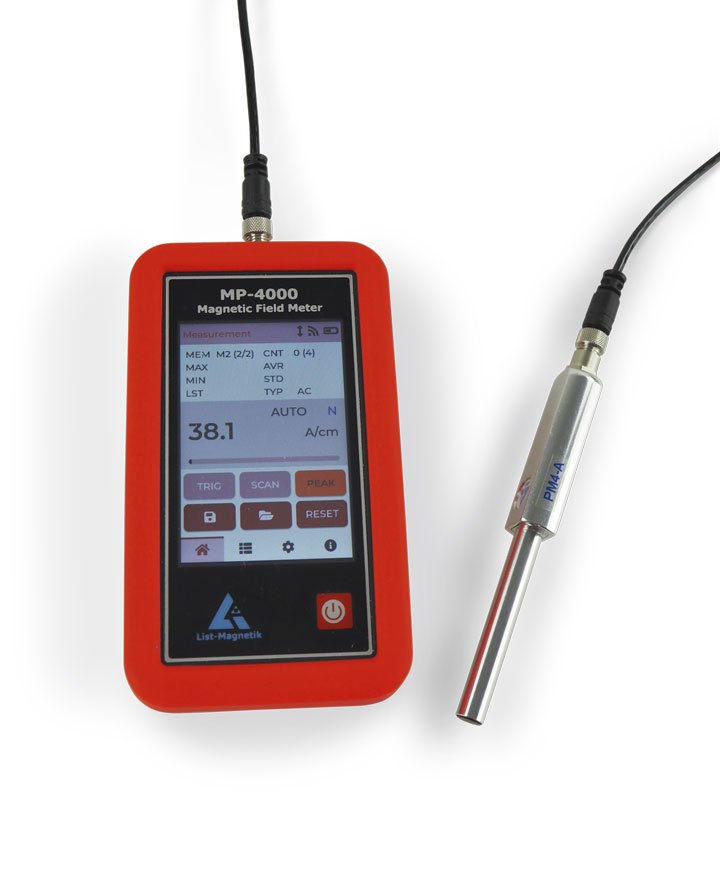

LM-MP4000-4A / MP-4000 mit Axialfeldsonde PM4-A Messabstand des Hallsensors: 2.0 mm
Gesamtlänge der Sonde: 125 mm Länge des Sondengriffs: 65 mm Durchmesser des Sondenrohres: 8,6 mm |
 |
 |
|
|

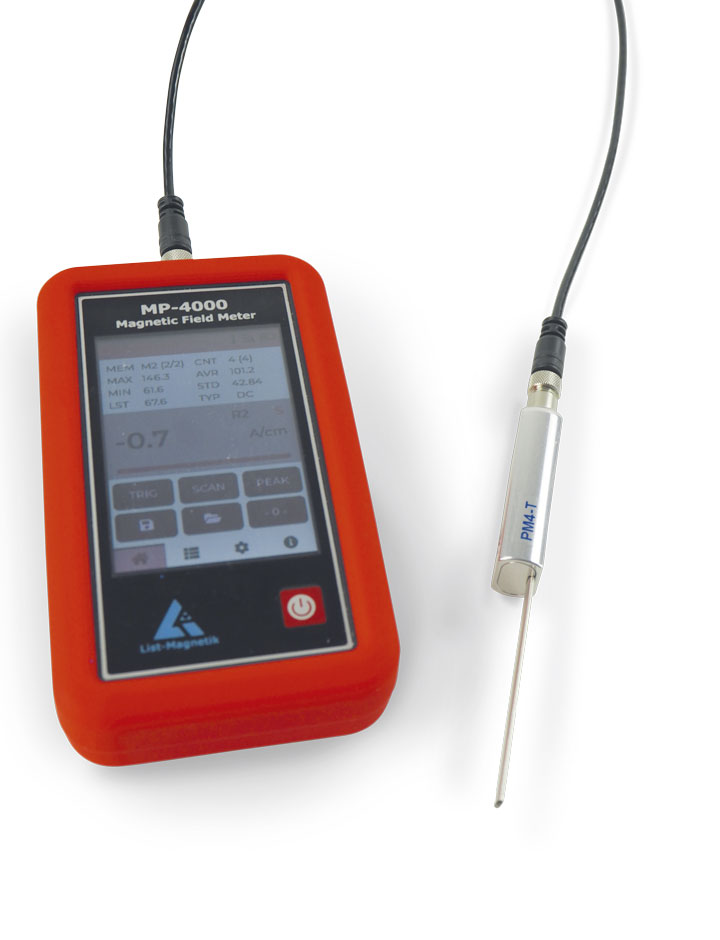

LM-MP4000-4T / MP-4000 mit Transversalfeldsonde PM4-T Messabstand des Hallsensors: 0,9 mm
Dicke der Sonde: 1,8 mm Gesamtlänge der Sonde: 127 mm Länge des Sondengriffs: 65 mm Breite des Sondenrohres: 5,6 mm |
 |
 |
|
|

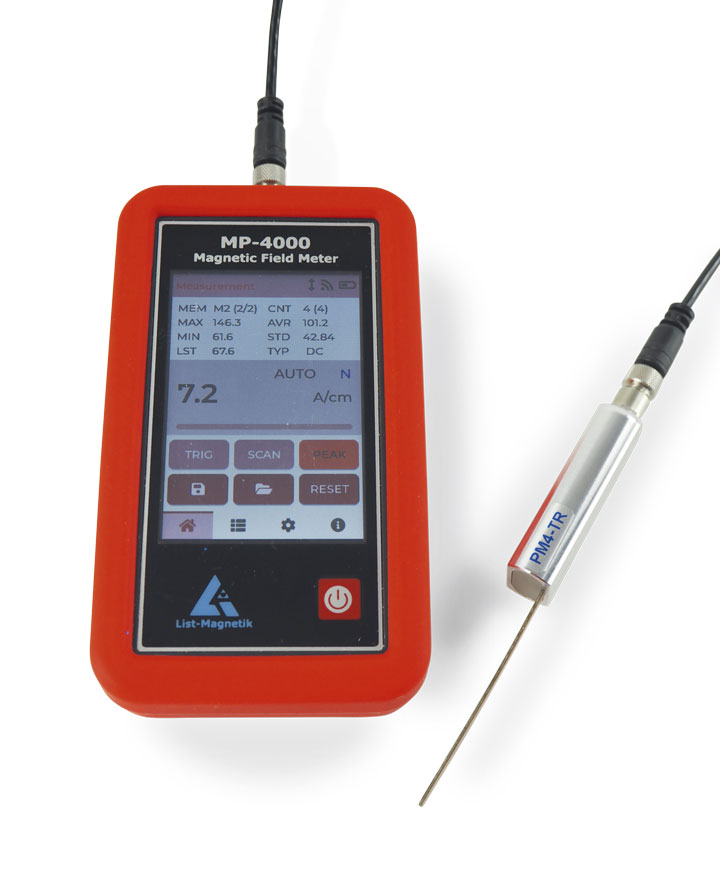

LM-MP4000-4TR / MP-4000 mit Transversaler Zungensonde PM4-TR Messabstand des Hallsensors: 0.3 mm
Dicke der Sondenzunge: 0.6 mm Breite der Sondenzunge: 3.5 mm Länge der Sondenzunge: 63 mm Gesamtlänge der Sonde: 127 mm |
 |
|
|
|

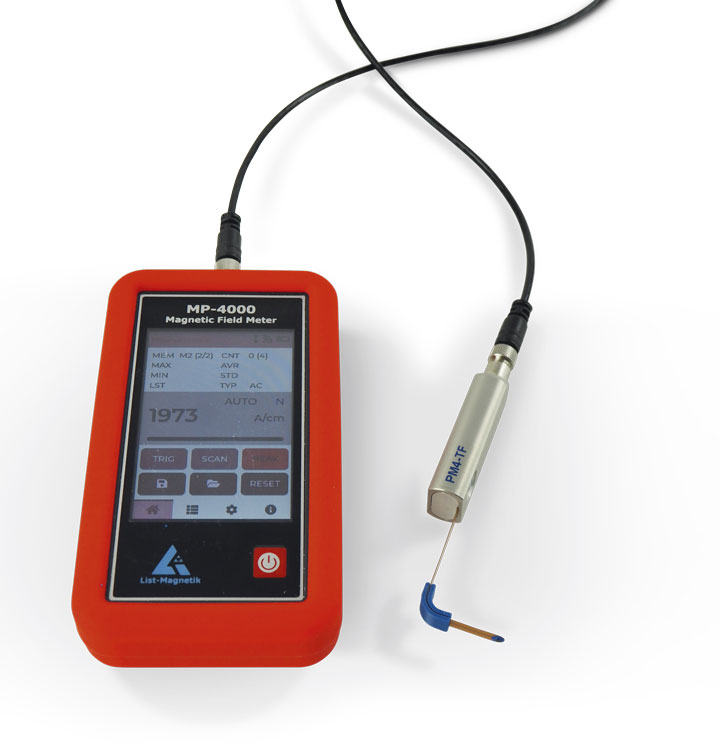

LM-MP4000-4TF / MP-4000 mit Transversaler Flexsonde PM4-TF Messabstand des Hallsensors: 0,5 mm
Dicke der Sonde: 1,2 mm Gesamtlänge der Sonde: 127 mm Länge des Sondengriffs: 65 mm Länge der Sondenzunge: 62 mm (in 90°-Richtung bei Einsatz des Winkelstücks 56 mm) Breite der Sondenzunge: 4,3 mm |
 |
|
|
| Alle Sonden sind steckbar ausgeführt | |||
|
Empfohlenes Wahlzubehör Magnetfeldmessgerät MP-4000 |
||
|---|---|---|
|
Kalibriernormal für Magnetfelder |
 |
|
| Null-Gauss-Kammer NGK-10 | ||
|
Um die Sondenkalibrierung für Magnetfeldmessgeräte unabhängig vom Erdmagnetfeld ausführen zu können, hilft eine abgeschirmte Null-Gauss-Kammer |
 |
|
