Quelle est l'intensité d'un champ magnétique ? - Mesure de l'intensité du champ magnétique
Cette question vise à déterminer la valeur de crête d'un aimant ou la quantité de magnétisme résiduel qu'il possède. Les appareils qui effectuent cette tâche sont appelés magnétomètres, compteurs de champ magnétique, teslamètres ou gaussmètres.
La valeur mesurée dépend de la position de mesure et de la conception de la sonde
Nous considérons ici un champ continu sans inversion de polarité. L'analyse des lignes de champ magnétique montre qu'elles vont du pôle nord au pôle sud. Par exemple, les pôles d'un barreau aimanté sont généralement situés à ses deux extrémités. C'est là que le champ est le plus fort. Toutefois, les lignes de champ varient en fonction de la forme de l'aimant. Dans un aimant en fer à cheval, par exemple, les lignes sont parallèles à l'intérieur de l'arc. Plus l'intensité du champ magnétique est mesurée près d'un pôle, plus elle est forte.
Le capteur de Hall de la sonde enregistre la force de Lorentz, qui est utilisée pour calculer l'intensité du champ. Plus le capteur de Hall est proche du pôle, plus la force est importante. Selon la conception de la sonde (par exemple, axiale ou transversale), les capteurs de Hall sont disposés différemment, ce qui entraîne des valeurs mesurées différentes.
Vous devez vous en rendre compte lors de la mesure. Où se trouvent les pôles ? Dans quelle direction la sonde mesure-t-elle le plus ? Le fait de tourner ou de faire pivoter la sonde entraîne-t-il un changement ? Cela vous permet d'examiner chaque aimant pour déterminer l'intensité maximale du champ magnétique.
Mesure du champ magnétique, mesure de la rémanence - de quoi avez-vous besoin ?
Quelles sont les unités utilisées pour mesurer le magnétisme ? Selon l'appareil, les gauss (Gs) ou les milli-tesla (mT) peuvent être affichés en plus de l'unité de mesure standard, l'ampère par centimètre (A/cm). Il est important de connaître l'intensité maximale du champ magnétique à laquelle on peut s'attendre. List-Magnetik propose une sélection d'appareils de mesure du champ magnétique et de sondes pour tous les usages, y compris des appareils à une main, des sondes séparées et des appareils de laboratoire.

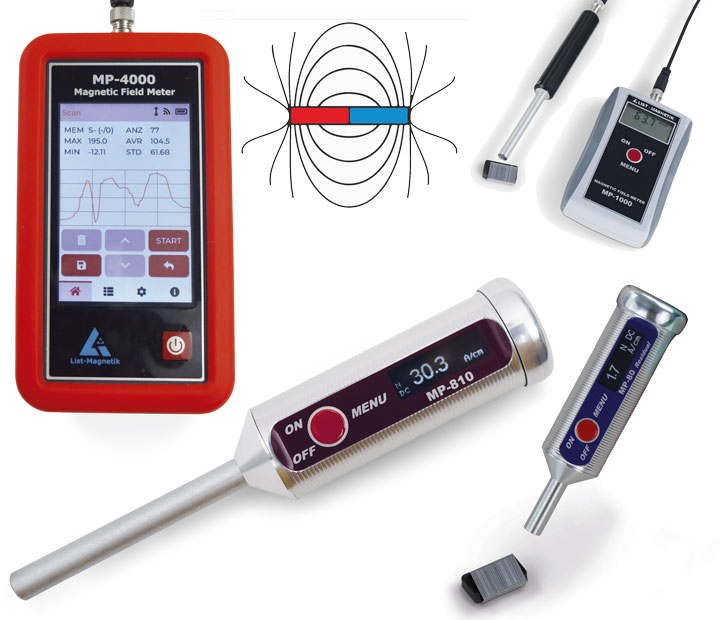

Les compteurs de champ magnétique MP-810, MP-1000 et MP-4000 peuvent être utilisés ici. Le MP-80 est toutefois particulièrement adapté aux mesures magnétiques, telles que la rémanence.

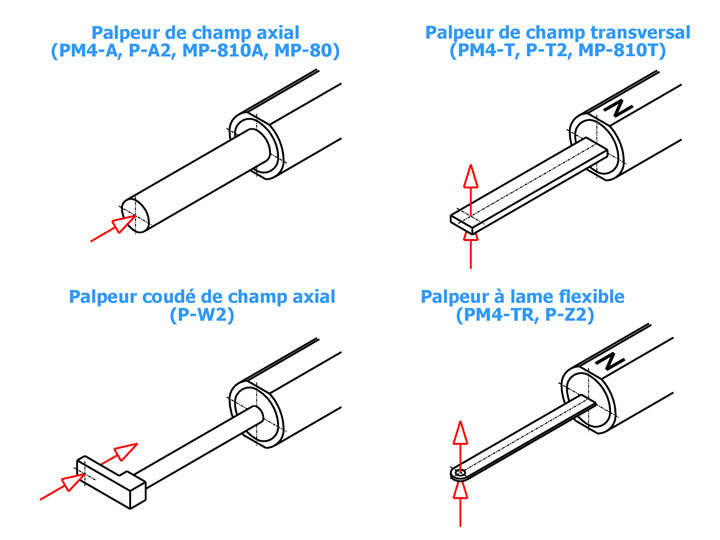

Quelle est la différence entre les sondes axiales et les sondes transversales ?
Les sondes axiales mesurent le long du même axe que le piston de la sonde. Les sondes transversales, en revanche, mesurent à un angle de 90° par rapport à la sonde. Les sondes transversales sont mieux adaptées à la mesure de cavités ou de tuyaux étroits. En résumé, le palpeur transversal est l'outil le plus universel. En effet, pratiquement toutes les mesures effectuées à l'aide d'un palpeur axial peuvent être réalisées de manière transversale. L'un des avantages de la sonde axiale de List-Magnetik est la distance de 2 mm entre le capteur à effet Hall et le capuchon de la sonde. Dans les mesures industrielles du champ magnétique, par exemple dans la production de roulements à billes, cette distance est devenue la norme de facto.
Mesure de l'impulsion et valeur de crête
Pour mesurer une impulsion magnétique, il faut enregistrer sa valeur de crête. Les impulsions courtes sont trop rapides pour être lues sur l'écran. Toutefois, grâce à l'affichage de la valeur de crête et à une courbe de progression graphique, les impulsions peuvent être analysées dans le temps.
Analyse du rotor

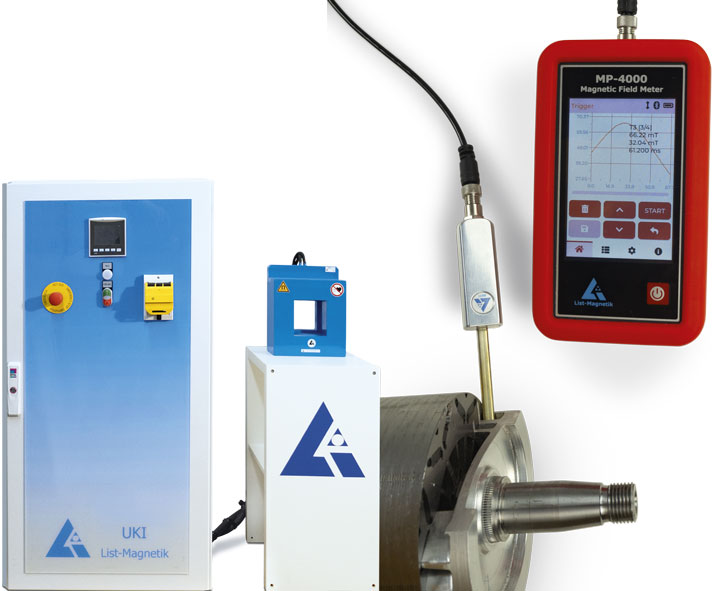

Les changements de pôles d'un rotor forment une forme d'onde avec des pôles nord et sud alternés. Il est possible de déterminer si un rotor est correctement et uniformément polarisé en le faisant tourner régulièrement pendant une période de mesure. La courbe de progression graphique permet également de détecter les irrégularités.
Etalon d'calibrage / Aimant de référence - Un accessoire important pour le mesureur de champ magnétique ou le gaussmètre
Un étalon de calibration est un aimant de référence qui affiche toujours la même valeur lorsque la sonde est dans la même position. Cela permet de vérifier de manière fiable le bon fonctionnement de la sonde.
L'appareil, la sonde et l'étalon forment une unité calibrée et certifiée. L'utilisation d'une sonde sur un étalon qui a été étalonné avec une sonde différente peut entraîner une déviation minimale de la valeur de référence. En effet, les sondes ne peuvent pas être fabriquées à l'identique. Toutefois, cet écart reste constant.

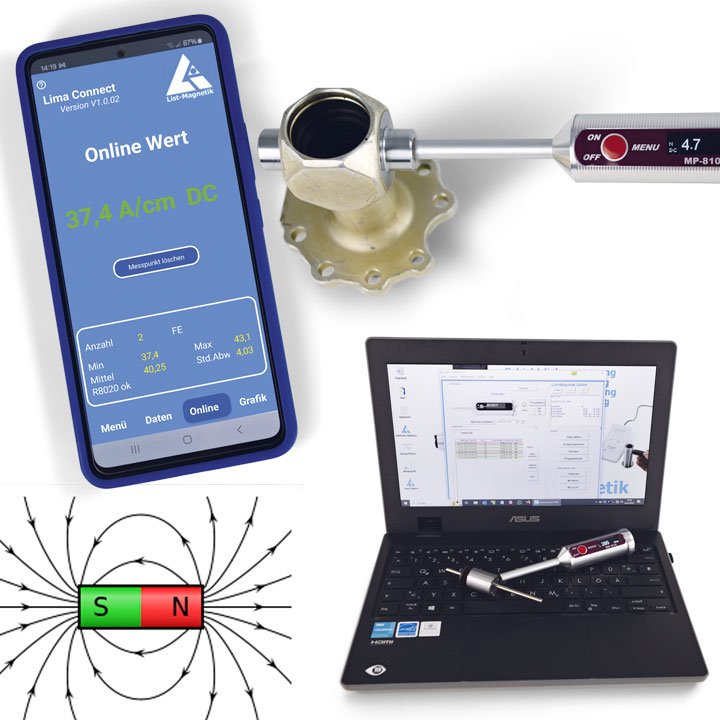

Transfert de données d'un magnétomètre / gaussmètre vers un PC ou une application
Avez-vous besoin de documenter ou d'archiver vos séries de mesures ? Vous souhaitez détecter les valeurs extrêmes et effectuer des analyses statistiques ? Dans ce cas, le MP-4000, qui vous permet de transférer des données vers des PC Windows, des applications Android et des applications iOS, est l'outil qu'il vous faut.
Les MP-810A/-810T et MP-80 offrent également une communication avec Android, iOS et Windows.
Les applications permettent de poursuivre le traitement des séries de mesures dans les applications Office. L'intégration avec les systèmes CAQ est également possible.
