Jauge du Champ Magnétique / Gaussmètre MP-4000

Mesureur de champ magnétique doté d'une technologie de mesure unique

pour la mesure professionnelle des champs magnétiques directs et alternatifs ainsi que des champs pulsés

Mesure des champs magnétiques pour les champs directs, alternatifs et pulsés

Faites l'expérience d'une révolution dans la technologie de mesure avec le List-Magnetik MP-4000, un mesureur de champ magnétique professionnel. Cet appareil puissant appartient à une nouvelle génération de mesureurs de champ magnétique. Il utilise des sondes numériques externes de champ axial et transversal pour mesurer avec précision les champs magnétiques continus, alternatifs et pulsés.

Il convient parfaitement comme gaussmètre, magnétomètre ou teslamètre numérique pour l'enregistrement et l'analyse de la force, de l'intensité et de la densité du flux du champ magnétique. Ses capteurs de champ magnétique très sensibles garantissent des mesures magnétiques fiables.

Ce système de mesure du champ magnétique peut être utilisé pour mesurer des champs géomagnétiques faibles et des champs forts avec des intensités de champ allant jusqu'à 40 000 A/cm. Il est idéal pour les applications industrielles telles que la mesure et l'analyse des champs magnétiques, l'analyse des flux et des lignes de champ, ainsi que pour toute une série de procédures d'essai.

Le List-Magnetik MP-4000 offre des solutions professionnelles de mesure du champ magnétique développées et fabriquées en Allemagne pour les utilisateurs.

Une haute résolution des champs magnétiques

Le gaussmètre MP-4000 est doté d'un écran tactile graphique LCD innovant avec guidage de l'utilisateur et une résolution de 320 x 480 pixels. En tant que gaussmètre numérique de pointe et appareil de mesure du champ magnétique moderne, il offre des fonctions qui vont bien au-delà de la mesure traditionnelle du champ magnétique.

L'une des caractéristiques remarquables de la nouvelle électronique de la sonde est sa capacité à numériser rapidement les valeurs mesurées à des fréquences allant jusqu'à 200 kHz. Cela permet d'effectuer des mesures magnétiques précises et d'afficher des courbes d'impulsion d'une durée aussi courte que 0,1 milliseconde. Ces capacités font de la sonde un outil idéal pour l'analyse des champs magnétiques et l'enregistrement précis de l'intensité et de la force des champs magnétiques dans les champs d'impulsions.

Les capteurs de champ magnétique assurent la fiabilité de l'appareil en tant que système de mesure du champ magnétique et garantissent une grande précision. Ils affichent avec précision les valeurs maximales et les durées d'impulsion. Ils sont idéaux pour les applications où la mesure du champ magnétique ou du flux magnétique est cruciale.

En outre, les courbes de champ alternatif avec des fréquences allant jusqu'à 20 kHz peuvent être enregistrées et stockées. Il s'agit d'une caractéristique essentielle pour les procédures sophistiquées de contrôle du champ magnétique dans les mesures industrielles du champ magnétique. Cette analyse précise permet de mesurer la densité du flux magnétique et, lorsqu'elle est combinée à l'analyse des lignes de champ magnétique, elle fournit une image complète des conditions de champ.

Le MP-4000 est une solution innovante de mesure du champ magnétique « Made in Germany ». Qu'il soit utilisé comme magnétomètre, teslamètre ou solution spécialisée, il établit des normes parmi les appareils de mesure du champ magnétique.

Mesures du champ magnétique sans interférences

Des mesures précises et sans interférence du champ magnétique sont cruciales, en particulier à des intensités de champ très faibles. L'électronique de mesure est située directement dans la sonde et numérise les signaux du capteur à effet Hall. Elle constitue donc un élément central des capteurs de champ magnétique modernes.

Cette technologie permet des méthodes de mesure magnétique précises et mesure de manière fiable même les champs magnétiques faibles. Elle est essentielle pour les mesures professionnelles du champ magnétique, notamment pour l'enregistrement de l'intensité minimale du champ magnétique dans le cadre d'une analyse sophistiquée.

Champ de balayage et d'impulsion

Dans les zones où les champs continus sont stables, la fonction de balayage détecte les champs magnétiques sur l'ensemble de la zone, qui peuvent ensuite faire l'objet d'une évaluation statistique. Elle est donc idéale pour l'analyse des lignes de champ magnétique et la mesure des flux magnétiques. La fonction de balayage permet une analyse détaillée du champ magnétique et élargit les capacités des appareils de mesure du champ magnétique et des systèmes intégrés modernes.

Le MP-4000 peut parfaitement afficher graphiquement les champs d'impulsions, fournissant une image précise de l'évolution d'une impulsion de champ magnétique. Il s'agit d'une base importante pour les mesures précises du champ magnétique et l'évaluation de l'intensité du champ magnétique, ainsi que pour les méthodes de mesure avancées.

Mémoire et interfaces

L'appareil prend en charge diverses applications de mesure du champ magnétique grâce à sa mémoire flexible des valeurs mesurées, à son affichage numérique et analogique combiné et à la mesure des valeurs de crête. Ces caractéristiques en font un mesureur de champ magnétique polyvalent à usage professionnel, servant de gaussmètre numérique, de magnétomètre ou de teslamètre.

Grâce à l'interface sans fil, les données peuvent être transférées vers des PC Windows, ainsi que vers des applications Android et iOS. Cela fait de nous un fournisseur de solutions modernes pour les systèmes mobiles de mesure du champ magnétique. Le stockage et l'évaluation flexibles des mesures magnétiques permettent des analyses complexes, telles que la détermination de l'intensité du champ magnétique, de l'intensité ou de la densité du flux.

L'appareil peut être connecté à une source d'alimentation externe via l'interface USB pour un fonctionnement continu. L'appareil dispose également d'une interface SCPI, qui lui permet d'effectuer des mesures télécommandées en ligne et de fournir les valeurs mesurées. Il s'agit d'une condition préalable idéale pour les procédures d'essai automatisées dans le domaine de la mesure industrielle des champs magnétiques.

Mesures en A/cm, kA/m, Gauss, Tesla

Un mesureur de champ magnétique, un magnétomètre, un gaussmètre ou un teslamètre peut détecter la moindre différence d'intensité du champ magnétique pendant la mesure. Ces mesures précises permettent de détecter de faibles valeurs de champ juste au-dessus du champ magnétique terrestre par le biais du magnétisme résiduel/de la rémanence avec de faibles valeurs de champ magnétique résiduel en A/cm ou en Gauss/Oersted, ainsi que des champs de pointe avec une intensité de champ magnétique et une densité de flux élevées. Les mesures sont effectuées en A/cm, kA/m, Gauss et Tesla.

Les appareils de mesure du champ magnétique de List-Magnetik sont durables et fournissent systématiquement des valeurs d'intensité de champ reproductibles lors des tests de champ magnétique. Ces appareils sont idéaux pour une large gamme d'applications, y compris la mesure du champ magnétique industriel, la mesure du champ magnétique, la mesure du flux, l'analyse du champ magnétique et l'analyse de la ligne de champ magnétique.

Nous proposons également un étalon d'étalonnage, ou aimant de référence, que vous pouvez utiliser pour vérifier à tout moment la précision de votre testeur de champ magnétique. Il s'agit d'un composant indispensable pour des solutions de mesure du champ magnétique précises et conformes aux normes dans les laboratoires, ainsi que dans les domaines du développement et de la production. Nos systèmes comptent parmi les appareils de mesure du champ magnétique les plus fiables d'Allemagne et répondent aux normes les plus strictes en matière de procédures et de méthodes modernes de contrôle du champ magnétique.

Mesure par balayage (Scan)	Mesure de déclenchement (Trigger)
Voulez-vous scanner en continu un champ magnétique et déterminer le minimum et le maximum ? La mesure par balayage vous fournit une courbe graphique du champ magnétique avec évaluation statistique.	Voulez-vous enregistrer une courte impulsion de champ magnétique et déterminer sa valeur maximale ? La mesure de déclenchement peut effectuer un enregistrement précis des valeurs mesurées pendant des périodes de temps extrêmement courtes. C'est unique.

Direction de mesure des champs magnétiques

Gérer et envoyer des données de mesure avec une application gratuite

Pour traiter davantage vos données de mesure, vous pouvez coupler votre appareil de mesure avec des appareils mobiles Android et iOS. Ou vous communiquez avec un PC Windows. Ceci est rendu possible par la technologie sans fil. Avec l'application Lima Connect, vous pouvez gérer des projets et attribuer les points de mesure sur une photo. Les résultats de mesure peuvent être évalués statistiquement et affichés graphiquement. L'application pour Android, iOS et Windows est gratuite.

Caractéristiques techniques

Jauge du Champ Magnétique / Magnétomètre / Gaussmètre / Teslamètre MP-4000
Unités de mesure:	A/cm – kA/m – Gauss / Oersted – Tesla au choix (1 A/cm = 0.1 kA/m = 1.256 Gauss = 1.256 Oersted = 0.1256 mT)
Palpeur:	Palpeurs axiale PM4-A, Palpeurs transversales PM4-T, PM4-TR et PM4-TF
Plage de mesure champ continu / DC:	0-40 000 A/cm
Plage de mesure champ alternant / AC:	0-40 000 A/cm
Précision:	Dans le champ homogène ± 1 A/cm jusqu'à 50 A/cm, ± 2% de la valeur mesurée à partir de 50 A/cm, ± 3% de la valeur mesurée à partir de 20.000 A/cm
Résolution:	0-1000 A/cm: 0,1 A/cm, > 1000 A/cm: 1 A/cm
Domaine de fréquence AC:	2 Hz – 20 kHz
Mémoire de valeur de crête:	Avec temps d’impulsion >= 0.1 msec
Conditions d'utilisation :	0-50 °C
Conditions de stockage :	0-50 °C, 10-90 %
Indice de protection :	IP64
Affichage :	Ecran tactile LCD couleur 320x480 pixels
Dimensions de l'écran :	75 x 50 mm
Navigation dans le menu :	Français, Anglais, Allemand, Italien, Espagnol
Enregistreur de données :	10.000 mesures, divisibles de manière flexible
Statistique:	Nombre / Maximum / Minimum / Moyenne / Écart type
Interface:	Interface sans fil pour la communication avec Android, iOS et Windows
App Android, iOS, Windows :	gratuite sur le Google Play Store, l'Apple App Store et sur le site web de List-Magnetik
Contrôle externe :	via USB et interface de communication SCPI
Alimentation :	3x 1.5 V AA Mignon. Une alimentation externe peut être connectée via USB
Durée de fonctionnement :	environ 25 heures avec la batterie, illimitée avec l'alimentation externe
Dimensions:	150 x 85 x 35 mm
Dimensions de l'emballage :	28 x 23 x 9 cm
Poids :	320 g avec les piles

Modèles et étendue de l'offre Jauge du Champ Magnétique / Magnétomètre / Gaussmètre / Teslamètre MP-4000

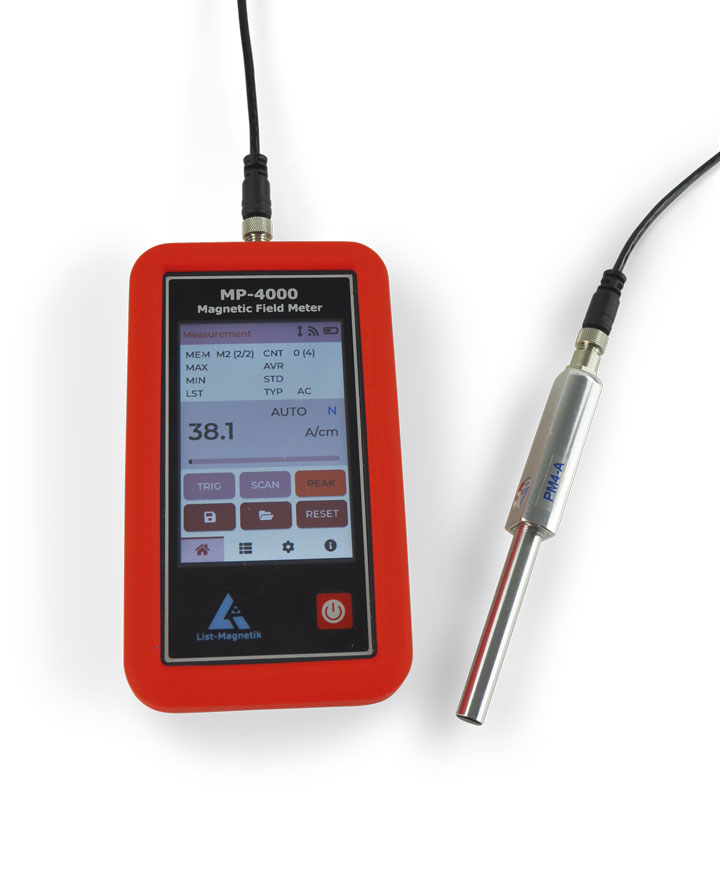

LM-MP4000-4A / MP-4000 avec Palpeur de champ axial PM4-A Distance du capteur Hall: 2.0 mm Longueur totale de la sonde: 125 mm Longueur de la poignée de la sonde: 65 mm Diamètre du tube de la sonde: 8.6 mm

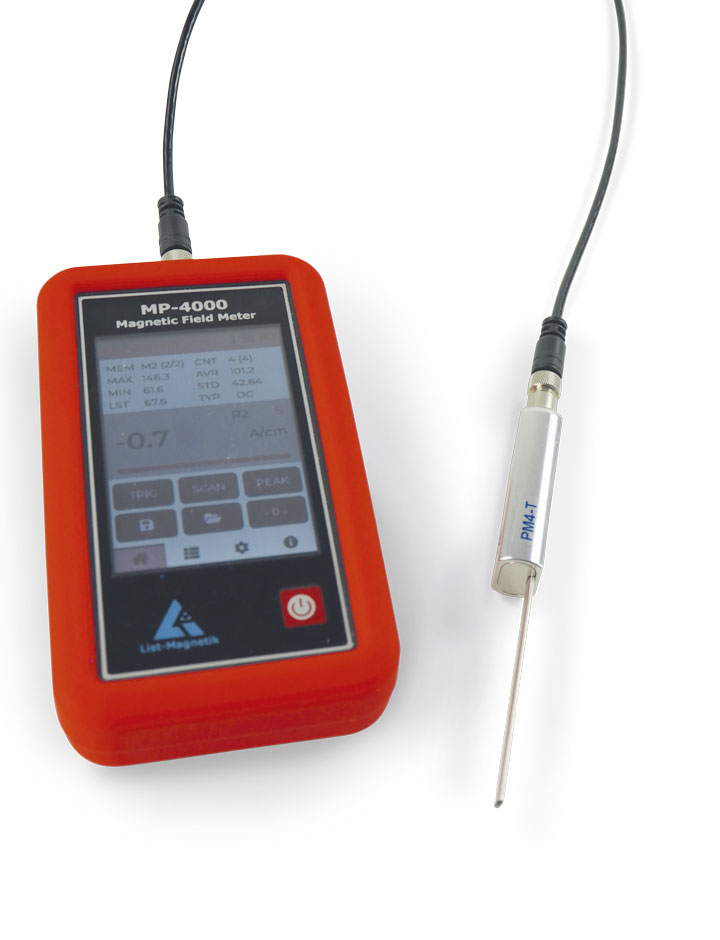

LM-MP4000-4T / MP-4000 avec Palpeur de champ transversale PM4-T Distance du capteur Hall: 0.9 mm Epaisseur de la sonde: 1.8 mm Longueur totale de la sonde: 127 mm Longueur de la poignée de la sonde: 65 mm Largeur du tube de la sonde: 5.6 mm

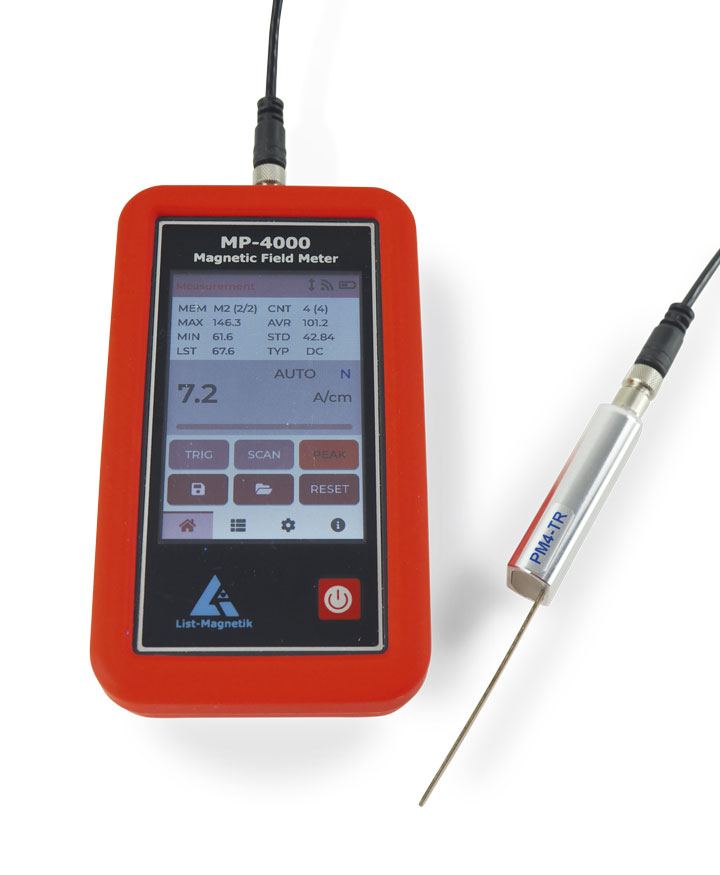

LM-MP4000-4TR / MP-4000 avec Palpeur de champ transversale à languette flexible PM4-TR Distance du capteur Hall : 0.3 mm Epaisseur de la sonde : 0.6 mm Largeur de la languette de la sonde : 3.5 mm Longueur de la poignée de la sonde : 63 mm Longueur totale de la sonde : 127 mm

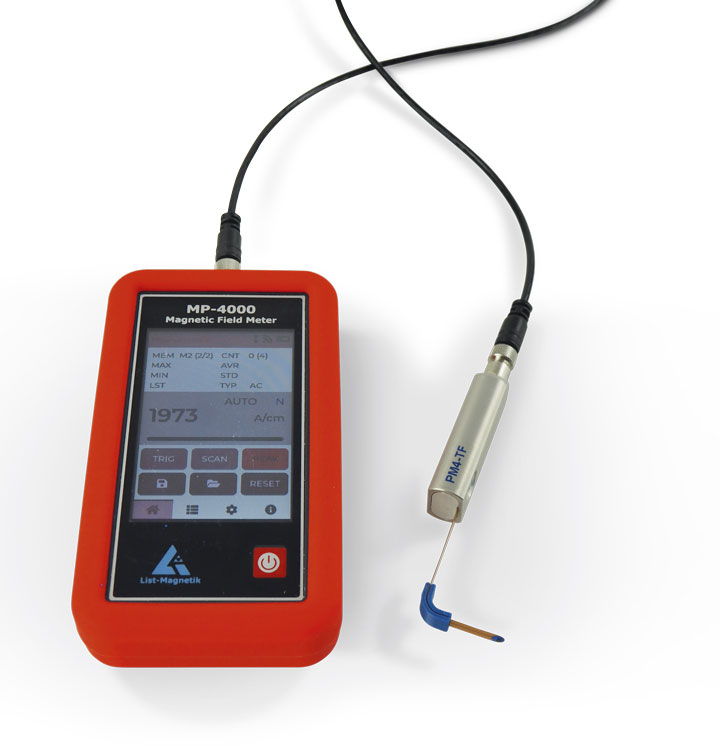

LM-MP4000-4TF / MP-4000 avec Palpeur de champ transversale entièrement flexible PM4-TF Distance du capteur Hall: 0.5 mm Epaisseur de la sonde: 1.2 mm Longueur totale de la sonde: 127 mm Longueur de la poignée de la sonde: 65 mm Longueur de la languette de la sonde: 62 mm (dans le sens de 90° lors de l'utilisation de la pièce d'angle 56 mm) Largeur de la languette de la sonde: 4.3 mm
Toutes les sondes sont de type enfichable

Options recommandées Jauge du Champ Magnétique MP-4000

Étalon de calibrage pour les champs magnétiques
Un étalon de calibration est un aimant de référence avec lequel l'utilisateur peut vérifier la précision d'une sonde de mesure axiale ou tangentielle qui lui est adaptée.
Chambre Zéro Gauss NGK-10
Afin de pouvoir effectuer l'étalonnage de la sonde pour les appareils de mesure de champ magnétique indépendamment du champ magnétique terrestre, une Chambre Zéro Gauss aide
