Jauge d'Épaisseur de Revêtements

Mesure de l'épaisseur des revêtements

Qu'est-ce que la mesure de l'épaisseur du revêtement ?

La mesure de l'épaisseur des revêtements concerne la détermination de l'épaisseur des revêtements et des couches sur les surfaces. L'épaisseur du revêtement est généralement définie comme l'épaisseur d'un revêtement, tel qu'une peinture ou un vernis, qui est fermement appliqué sur un matériau de base. Ce revêtement peut être constitué d'une seule couche ou de plusieurs couches (peinture sur zinc sur acier).

Vous pouvez utiliser une jauge d'épaisseur de revêtement pour mesurer l'épaisseur des revêtements et des finitions sur les surfaces. Qu'il s'agisse de peinture ou de vernis, de plastique, d'anodisation ou de galvanoplastie, il est important que le revêtement soit appliqué fermement et sèchement sur le substrat.


Applications des jauges d'épaisseur de revêtement

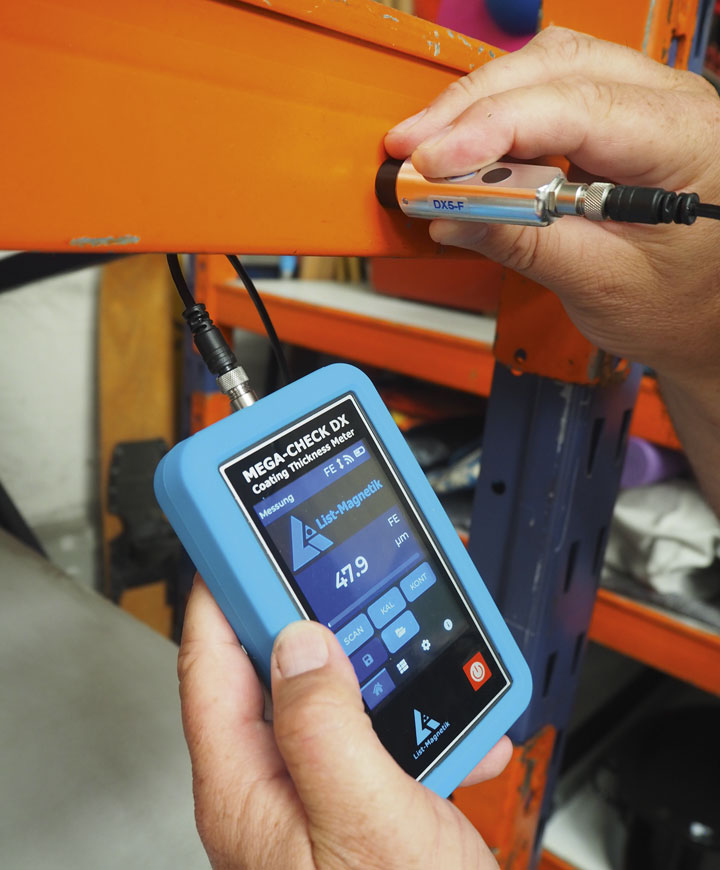

L'épaisseur de la peinture est mesurée au cours de l'assurance qualité du processus de peinture afin de contrôler l'utilisation optimale des matériaux. Les experts vérifient si les pièces métalliques sont suffisamment protégées contre la corrosion par la peinture : sur les véhicules, les poutres en acier et les garde-corps. La galvanisation ou le chromage sont d'autres applications d'une jauge d'épaisseur de revêtement.

Mesure de l'épaisseur des revêtements

Assurance qualité dans le processus de peinture

  • Respect de l'épaisseur minimale de la peinture
  • Optimisation de l'utilisation des matériaux

Assurance qualité pour le revêtement galvanique

  • Galvanisation, chromage de l'acier
  • Galvanisation peinte, détermination des deux épaisseurs de revêtement (zinc et peinture)
  • Rouleaux d'héliogravure en acier cuivré

Assurance qualité pour les revêtements d'aluminium anodisé

  • Respect des exigences environnementales élevées grâce à une épaisseur minimale

Assurance qualité pour les revêtements en caoutchouc sur métal

  • Couches particulièrement épaisses
  • Prise en compte des matériaux supérieurs souples et flexibles

Expert automobile

  • La peinture est-elle d'origine ou repeinte après un accident ?

Protection contre la corrosion sur les structures

  • par exemple, garde-corps de pont, vannes, chaudières

Revêtement de protection contre l'incendie

  • L'exigence d'un revêtement de 6,5 mm est-elle respectée ?

Mesure de l'épaisseur des revêtements

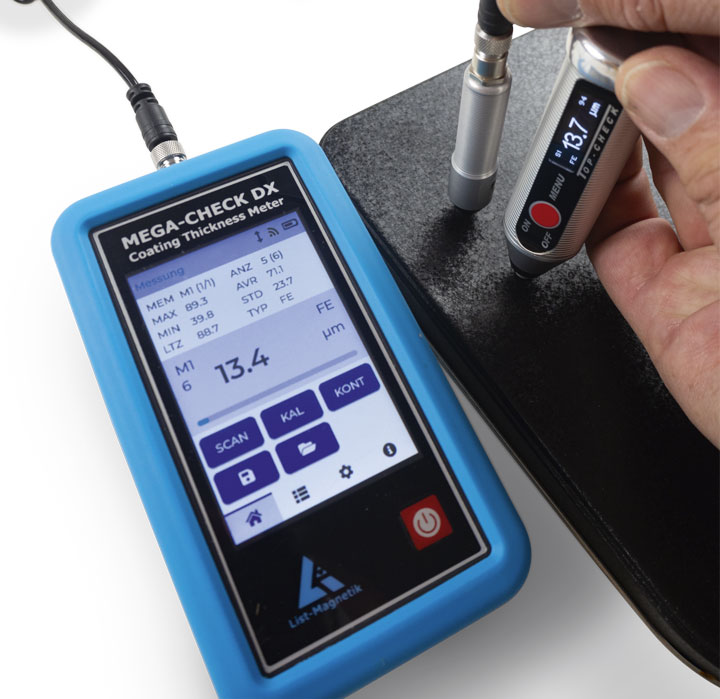

Mesure non destructive de l'épaisseur du revêtement

La mesure de l'épaisseur du revêtement avec les appareils List-Magnetik est non destructive. L'appareil est appliqué délicatement et n'endommage donc pas un revêtement parfaitement sec.

L'unité utilisée pour mesurer l'épaisseur des revêtements est le « micron », abrégé également µm (avec un « mi » grec). Un micron correspond à un millième de millimètre. Dans la plage inférieure à 100 µm, une précision de mesure de 1 µm peut être obtenue avec une jauge d'épaisseur de revêtement List-Magnetik.


Les jauges d'épaisseur de revêtement List-Magnetik ne mesurent que sur du métal

Support requis pour les mesures d'épaisseur de revêtement : Métal - Métaux « FE » et métaux « NF

La condition la plus importante pour mesurer l'épaisseur d'un revêtement avec les instruments List-Magnetik est la présence d'un substrat métallique. Les mesures d'épaisseur de revêtement sur la céramique, le verre ou le plastique ne sont pas possibles avec nos appareils de mesure de l'épaisseur de revêtement.

Mesure de l'épaisseur du revêtement pour les métaux magnétisables

Les métaux ferromagnétiques (FE) tels que l'acier, le fer et le cobalt peuvent être magnétisés. Ils peuvent être mesurés par magnéto-induction. Le nickel est aussi normalement ferromagnétique, mais pas si la teneur en phosphore est égale ou supérieure à 11 %.

Mesure de l'épaisseur du revêtement des métaux non magnétisables

Les métaux NF (ou NFE) « non ferromagnétiques » sont tous les autres métaux qui sont conducteurs d'électricité. La méthode des courants de Foucault est utilisée ici. Par exemple, l'aluminium, le cuivre ou le zinc. L'acier inoxydable peut être légèrement ferromagnétique, mais doit être mesuré comme un métal NF en utilisant la méthode des courants de Foucault.

Mesure de l'épaisseur des revêtements


Méthode d'induction magnétique pour la mesure de l'épaisseur des revêtements, ou méthode des courants de Foucault

Les instruments de List-Magnetik utilisent deux des techniques de contrôle non destructif (CND) les plus courantes, la méthode de l'induction magnétique selon la norme ISO 2178 et la méthode des courants de Foucault selon la norme ISO 2360. La méthode de l'induction magnétique est utilisée lorsque le substrat lui-même est magnétisable (acier ou fer). La méthode des courants de Foucault est utilisée lorsque le substrat est au moins électriquement conducteur (autres métaux tels que l'aluminium).

La méthode magnéto-inductive utilise un minuscule aimant permanent pour générer un champ magnétique, dont l'intensité est ensuite mesurée à l'aide d'un capteur à effet Hall. Plus la couche est épaisse, plus l'atténuation du signal de mesure est faible. On peut en déduire l'épaisseur.

Dans le procédé par courants de Foucault, un champ magnétique alternatif génère des courants de Foucault dans le matériau de base, dont la résonance peut être convertie en épaisseur du revêtement.

Les sondes d'épaisseur de revêtement List-Magnetik détectent automatiquement la méthode à utiliser. Dans le cas de l'acier inoxydable, la détection est ambiguë et il faut passer à la méthode des courants de Foucault.


Exigences pour la mesure de l'épaisseur du revêtement

  • Le revêtement doit être sec et durci
  • Le revêtement ne doit pas appartenir au même groupe (FE, NF) que le substrat
  • Un matériau de base fortement magnétique peut interférer avec la sonde au point de l'endommager intérieurement
  • Les couches minces de moins de 3 µm ne peuvent pas être mesurées de manière stable
  • Le matériau de base ne doit pas être plus fin que 0,5 mm
  • La sonde ne peut pas être placée sur de petites surfaces de contact dont le rayon est inférieur à 1 mm (FE) ou 6 mm (NF)
  • Si la base incurvée a un rayon extérieur/convexe inférieur à 2 mm (FE) ou 6 mm (NF) ou un rayon intérieur/concave inférieur à 8 mm (FE) ou 38 mm (NF), elle ne peut pas non plus être montée

Différentes méthodes de mesure de l'épaisseur du revêtement

  • List-Magnetik propose des jauges d'épaisseur de revêtement extrêmement précises et fiables, conçues pour des applications exigeantes. Nos solutions permettent de mesurer de manière non destructive l'épaisseur des revêtements sur des surfaces complexes et des zones difficiles d'accès, grâce à des méthodes de mesure éprouvées et testées sur le terrain qui garantissent une grande précision et une grande facilité d'utilisation
  • Les méthodes de mesure par infrarouge dépendent fortement du matériau et offrent une précision limitée, en particulier pour les systèmes multicouches ou les textures de surface variables. Les mesures ultrasoniques sans contact, quant à elles, sont souvent limitées à certains matériaux et nécessitent un étalonnage et un fluide de couplage complexes, ce qui les rend difficiles à utiliser dans la pratique.
  • List-Magnetik se concentre sur les techniques éprouvées de mesure électromagnétique et par courants de Foucault qui permettent une mesure fiable, facile à utiliser et précise de l'épaisseur des revêtements pour une grande variété de matériaux et de surfaces.

Instruments de mesure de List-Magnetik - Made in Germany - Qualité et durabilité


En savoir plus sur la mesure de l'épaisseur du revêtement:

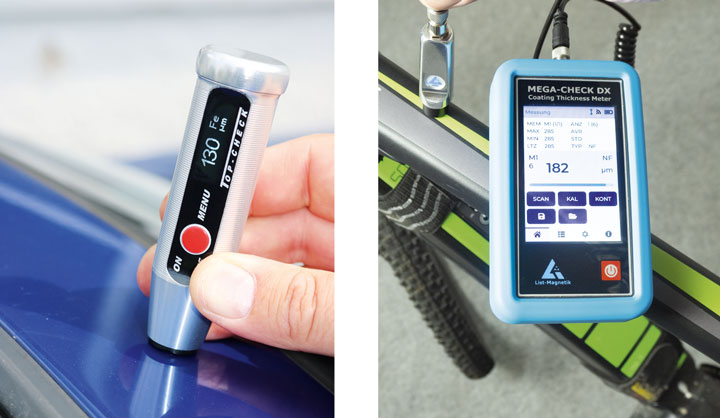

Mesurez l'épaisseur de la peinture sur les voitures, les garde-corps des ponts et plus

Mesurez l'épaisseur de la peinture sur les voitures, les garde-corps des ponts et plus

Quelle est l'épaisseur de la couche de peinture sur la carrosserie ou sur le garde-corps du pont ? Mesurez l'épaisseur de la couche de peinture pour assurer une assurance qualité optimale de la peinture. Vous trouverez ici l'appareil de mesure d'épaisseur de revêtement particulièrement adapté aux experts et ingénieurs de test.

Faire pivoter la sonde de l'appareil de mesure de l'épaisseur du revêtement dans les surfaces peintes difficiles d'accès

Faire pivoter la sonde de l'appareil de mesure de l'épaisseur du revêtement dans les surfaces peintes difficiles d'accès

Parfois, lors de la mesure de surfaces difficiles à atteindre, la sonde n'atteint pas le point de mesure. Un appareil avec une sonde pivotante qui peut être ajustée à un angle de 90° est idéal à cet effet. Cela signifie que les mesures d'épaisseur peuvent être effectuées sans problème.

Mesurer l'épaisseur de la couche dans chaque tuyau

Mesurer l'épaisseur de la couche dans chaque tuyau

Si vous devez mesurer des épaisseurs de couche dans des tuyaux et des évidements, il existe une solution ingénieuse pour cela également. Une longue lance de sonde ou une tige télescopique spéciale est disponible à cet effet, ce qui facilite ces mesures.
