Jauge d’Épaisseur de Revêtements MEGA-CHECK DX
Le Jauge d’Épaisseur de Revêtements MEGA-CHECK DX offre la possibilité de connecter une variété de différents palpeurs pour le mesurage de l’épaisseur de couches sur métal
Avantages de la jauge d'épaisseur de revêtement MEGA-CHECK DX
La jauge d'épaisseur de revêtement List-Magnetik MEGA-CHECK DX peut être connectée à une large gamme de sondes numériques spécialisées. Elle permet d'effectuer des mesures sur de très petites ouvertures, avec des couches épaisses et des points de mesure de petite taille. Des fonctions spéciales, telles que la mesure par balayage sur surfaces rugueuses et la mesure duplex sur acier galvanisé et revêtu, viennent compléter ses fonctionnalités.
Mesure précise et sans problème de l'épaisseur de couche
Elle garantit des mesures très stables et précises de l'épaisseur des couches grâce à une toute nouvelle technologie de sonde numérique. Les signaux sont numérisés dans la sonde pour des mesures précises et sans interférence. Il en résulte des mesures d'épaisseur de revêtement extrêmement précises et reproductibles.
Large gamme de sondes pour la mesure d'épaisseur de revêtement
List-Magnetik propose une large gamme de sondes pour métaux ferreux (fer et acier) et non ferreux (aluminium, laiton, cuivre, bronze et acier inoxydable amagnétique), ainsi que des sondes combinées avec détection automatique du matériau de base.
Mesures d'épaisseur sur une grande variété de revêtements
La méthode par induction magnétique permet de mesurer les vernis, peintures, plastiques, caoutchoucs, céramiques, revêtements galvanisés et électrolytiques sur l'acier. La méthode par courants de Foucault permet de mesurer les revêtements isolants (peintures, vernis, plastiques, anodisation) sur les métaux non ferreux.
Écran graphique
Le mesureur d'épaisseur de revêtement est équipé d'un écran tactile LCD graphique de 320 x 480 pixels avec un guidage utilisateur innovant. Le cadre en silicone bleu protège efficacement le boîtier.
Mémoire et interfaces
Grâce à la mémoire de valeurs mesurées à division flexible, aux mémoires d'étalonnage librement définissables et à l'interface sans fil pour les systèmes d'exploitation Windows, Android ou iOS, vous disposez de toutes les options pour l'enregistrement et le traitement ultérieur de vos valeurs mesurées.
Contrôle de mesure à distance
L'instrument est équipé d'une interface SCPI permettant la mesure à distance et la transmission de données en mode ligne. La connexion USB assure également l'alimentation électrique et un fonctionnement continu.
Fonctions spéciales : Scan, Duplex
La fonction Scan permet de scanner une pièce sur une surface rugueuse et d'évaluer les données statistiquement. L'affichage analogique supplémentaire permet de compléter la visualisation des valeurs mesurées. Vous pouvez ainsi visualiser les tendances et les pics du coin de l'œil.
La fonction Duplex permet d'enregistrer simultanément les épaisseurs de couche individuelles lors de la mesure des couches isolantes sur des pièces en acier galvanisé.
Mesure Scan |
Mesure Duplex |
|---|---|
| Vous souhaitez scanner un revêtement en continu et déterminer les valeurs minimales et maximales ? La mesure Scan fournit une courbe d'épaisseur de revêtement avec analyse statistique. | La mesure Duplex permet d'évaluer l'acier galvanisé et revêtu en une seule étape, et de visualiser simultanément la couche de zinc et la couche de peinture. Grâce à l'option de mesure Duplex, les deux peuvent être rapidement affichés simultanément et analysés séparément. |
 |
 |
Fonctionnement continu
L'alimentation peut être assurée par trois piles AA ou par une source d'alimentation externe connectée par USB. Vous pouvez ainsi faire fonctionner la jauge sur secteur ou sur un adaptateur secteur.
Câble de sonde de jauge remplaçable
Le câble de sonde enfichable bilatéral relie l'unité d'affichage à la sonde numérique et peut être facilement remplacé en cas de rupture.
Produits de haute qualité « Made in Germany »
Tous les jauges d'épaisseur de revêtement List-Magnetik MEGA-CHECK sont des produits de haute qualité « Made in Germany ».
Assurance qualité grâce à la jauge d'épaisseur de revêtement
La jauge d'épaisseur de revêtement est un outil essentiel pour garantir l'efficacité des procédés de revêtement. Elle permet notamment de déterminer l'épaisseur d'un revêtement. Elle est également utilisée pour les essais de véhicules ou de structures en acier, ainsi que dans le domaine de la protection incendie (pour déterminer l'épaisseur du revêtement des portes en acier). Outre sa fonction de jauge d'épaisseur de peinture, elle peut également être utilisée pour mesurer les revêtements en caoutchouc, l'aluminium anodisé et les revêtements galvanisés.
MEGA-CHECK DX vs. Basic / Profi / Master
Le MEGA-CHECK DX remplace les modèles MEGA-CHECK Basic / Profi / Master, qui ont fait leurs preuves depuis 15 ans. La technologie de mesure de la nouvelle génération de sondes DX a été considérablement améliorée. Son principal avantage est son écran graphique doté de nombreuses fonctions supplémentaires, telles que la mesure par balayage et l'affichage analogique. Le MEGA-CHECK DX offre également une fonction mémoire plus pratique. L'interface sans fil permet l'échange de données avec les PC Windows et les appareils mobiles Android et iOS.
Gérez et partagez vos données de mesure avec une application gratuite
Pour traiter vos données, vous pouvez connecter votre mesureur d'épaisseur de revêtement à des appareils mobiles Android et iOS ou communiquer avec un PC Windows. La technologie sans fil rend cela possible. Avec l'application Lima Connect, vous pouvez gérer vos projets et attribuer des points de mesure à une photo. Les résultats de mesure peuvent être évalués statistiquement et affichés graphiquement. L'application est disponible gratuitement pour Android, iOS et Windows.
|
Caractéristiques techniques Jauge d’Épaisseur de Revêtements MEGA-CHECK DX |
|
|---|---|
| Application : | Selon le choix de la sonde, mesure des couches de peinture, de laque, de plastique et des couches galvaniques sur l'acier, mesure des couches isolantes sur les métaux non ferreux avec reconnaissance automatique du matériau de base. |
| Normes : | ISO 2178, ISO 2360, BS 5411, ASTM |
| Sonde de mesure : | plage de mesure en fonction de la sonde sur l'acier et le fer jusqu'à 30 mm (30 000 µm), sur les métaux non ferreux jusqu'à 2 mm (2000 µm), la surface minimale, le rayon de courbure minimal et la valeur d'étalonnage dépendent également de la sonde. |
| Précision : | en dessous de 100 µm : ± 1 µm, 100-1000 µm : ± 1 %, 1000-2000 µm : ± 3 %, > 2000 µm : ± 5 %. |
| Résolution : | 1-100 µm : 0,1 µm, 100-1000 µm : 1 µm, > 1000 µm : 10 µm |
| Unités de mesure : | µm et mils |
| Température ambiante : | 0 - 50° C |
| Affichage : | Ecran tactile LCD couleur 320x480 pixels |
| Menu multilingue : | Français, Anglais, Allemand, Italien, Espagnol |
| Fonction de balayage (scan) : | pour des mesures précises sur des surfaces rugueuses ou grenaillées |
| Fonction duplex : | pour la détermination exacte de l'épaisseur d'une seule couche lors de la mesure de couches isolantes sur des pièces en acier galvanisé (la couche de zinc doit être > 60 µm) |
| Enregistreur de données : | 10 000 mesures, divisibles de manière flexible |
| Statistiques : | Comptage / Maximum / Minimum / Moyenne / Écart-type |
| Mémoire d'étalonnage : | nombre flexible de configurations d'étalonnage mémorisables |
| Interface : | Interface sans fil pour la communication avec Android, iOS et Windows |
| App Android, iOS, Windows : | gratuite sur le Google Play Store, l'Apple App Store et sur le site web de List-Magnetik |
| Contrôle externe : | via USB et interface de communication SCPI |
| Alimentation : | 3x 1,5 V AA Mignon. Une alimentation externe peut être connectée via USB |
| Durée de fonctionnement : | environ 25 heures avec la batterie, illimitée avec l'alimentation externe |
| Dimensions : | 150 x 85 x 35 mm |
| Poids : | 320 g avec les piles |
 |
|
|
Données techniques des sondes: |
|||||
|---|---|---|---|---|---|
| Modèle | FE ou NF | Description |
Plage de mesure
|
Plus petite zone
|
Plus petit
rayon de courbure
|
| DX52-D | FE + NF combiné | Sonde double fonction avec guide à ressort et prisme |
FE 0-5000 µm
NF 0-2000 µm |
ø 8 mm
|
convexe: FE 4 mm,
NF 6 mm concave: 38 mm
|
| DX52-DP | FE + NF combiné | Sonde double fonction avec guide à ressort et prisme, pivotante |
FE 0-5000 µm
NF 0-2000 µm |
ø 8 mm
|
convexe: FE 4 mm,
NF 6 mm concave: 38 mm |
| DX5-F | FE | Sonde FE standard avec guide à ressort et prisme |
0-5000 µm
|
ø 4 mm
|
convexe: 4 mm
concave: 38 mm |
| DX5-FP | FE | Sonde FE standard avec guide à ressort et prisme, pivotante |
0-5000 µm
|
ø 4 mm
|
convexe: 4 mm
concave: 38 mm |
| DX1-F | FE | Sonde à ressort pour petites pièces et zones complexes |
0-1000 µm
|
ø 2 mm
|
convexe: 1 mm
concave: 6 mm |
| DX1-FT | FE | Sonde transversale en forme de tige pour petits espaces intérieurs |
0-1000 µm
|
ø 2 mm
|
convexe: 2 mm
concave: 16 mm |
| DX6-FT | FE | Sonde transversale en forme de tige pour petits espaces intérieurs |
0-6000 µm
|
ø 3 mm
|
convexe: 2 mm
concave: 8 mm |
| DX7-F | FE | Sonde FE pour couches épaisses avec guide à ressort et prisme |
0-7000 µm
|
ø 4 mm
|
convexe: 4 mm
concave: 38 mm |
Modèles et étendue de la livraison Appareil de mesure d'épaisseur de revêtement MEGA-CHECK:
| Jauge d’Épaisseur de Revêtements MEGA-CHECK | ||
|---|---|---|
| Jauge d’Épaisseur de Revêtements MEGA-CHECK DX avec sonde, câble de sonde, plaques de base d'étalonnage FE+NF, 2 feuilles d'étalonnage et mallette, y compris le certificat d'étalonnage. |  |
|

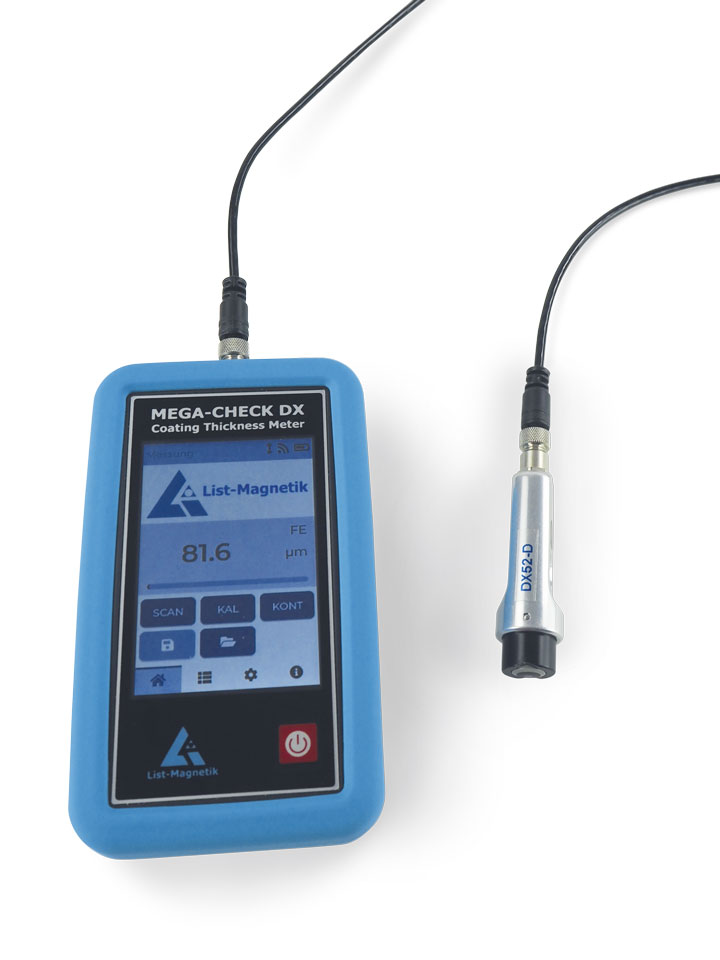

| LM-MCDX-52D / MEGA-CHECK DX avec sonde double fonction DX52-D: Sonde double avec manchon coulissant et prisme pour mesure sur base en fer et acier jusqu'à 5 mm, et sur métaux non ferreux jusqu'à 2 mm d'épaisseur de revêtement |  |
 |
| LM-MCDX-52DP / MEGA-CHECK DX avec sonde double fonction DX52-DP: Sonde double avec manchon coulissant et prisme, pivotante, pour mesure sur support en fer et acier jusqu'à 5 mm, et sur métaux non ferreux jusqu'à 2 mm d'épaisseur de revêtement |  |
|

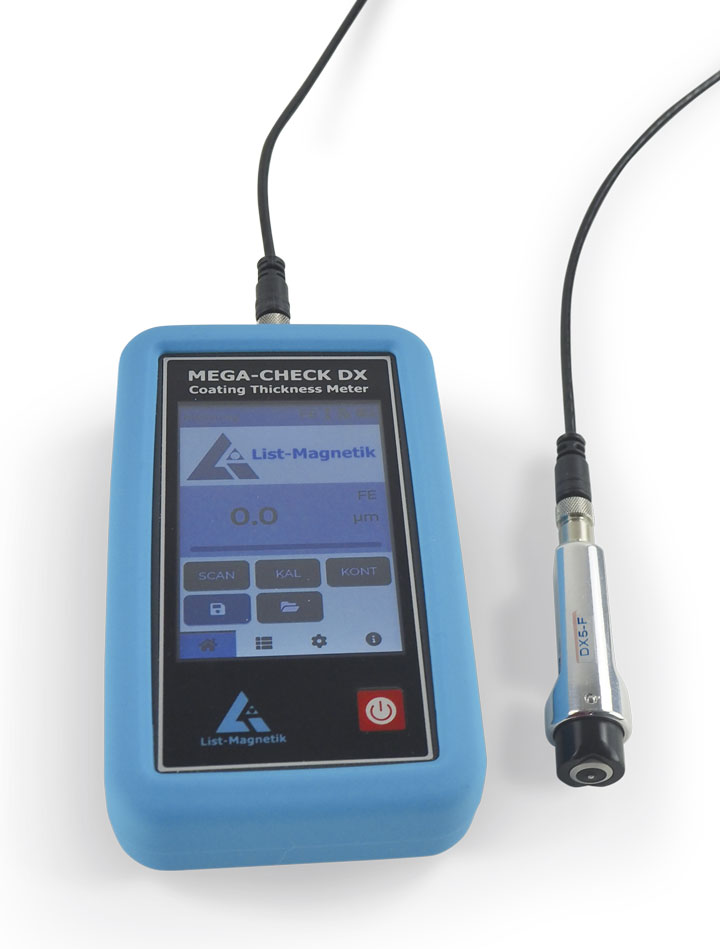

| LM-MCDX-5F / MEGA-CHECK DX avec sonde magnéto-inductive DX5-F: Sonde standard avec manchon coulissant et prisme pour mesure sur support en fer et acier jusqu'à 5 mm d'épaisseur de revêtement |  |
|

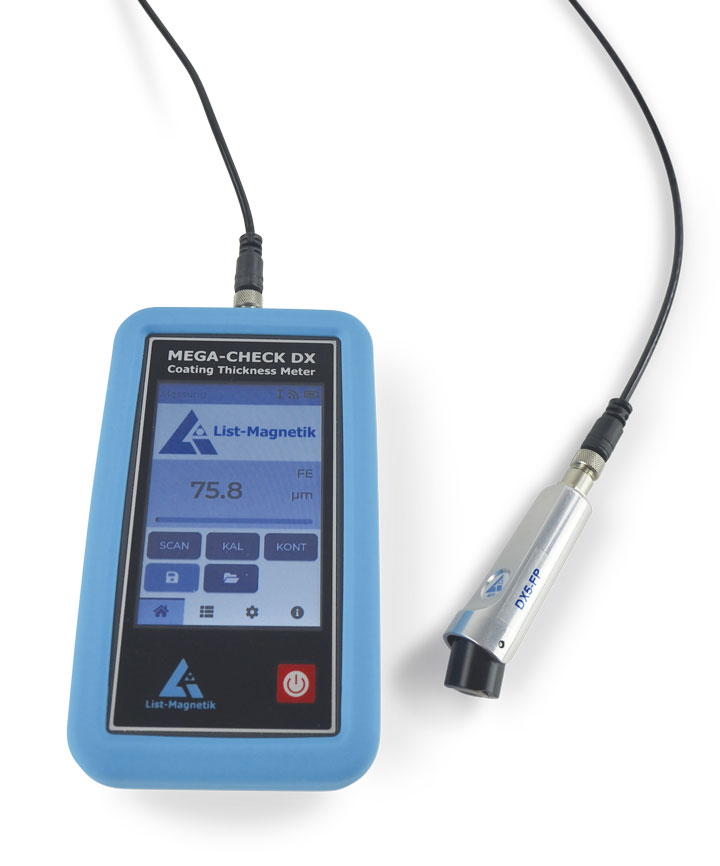

| LM-MCDX-5FP / MEGA-CHECK DX avec sonde magnéto-inductive DX5-FP: Sonde standard avec manchon coulissant et prisme, pivotante, pour mesure sur support en fer et en acier jusqu'à 5 mm d'épaisseur de revêtement |  |
|

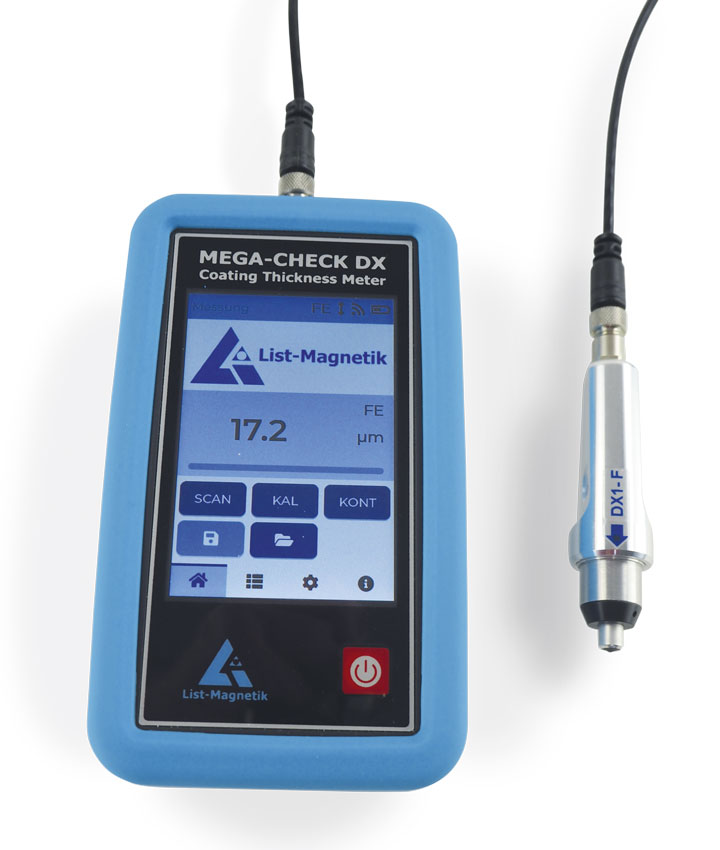

| LM-MCDX-1F / MEGA-CHECK DX avec sonde de détection magnétique inductive DX1-F: Sonde à ressort pour petites pièces et surfaces complexes, sur support en fer et acier irrégulier ou complexe, jusqu'à 1 mm |  |
|

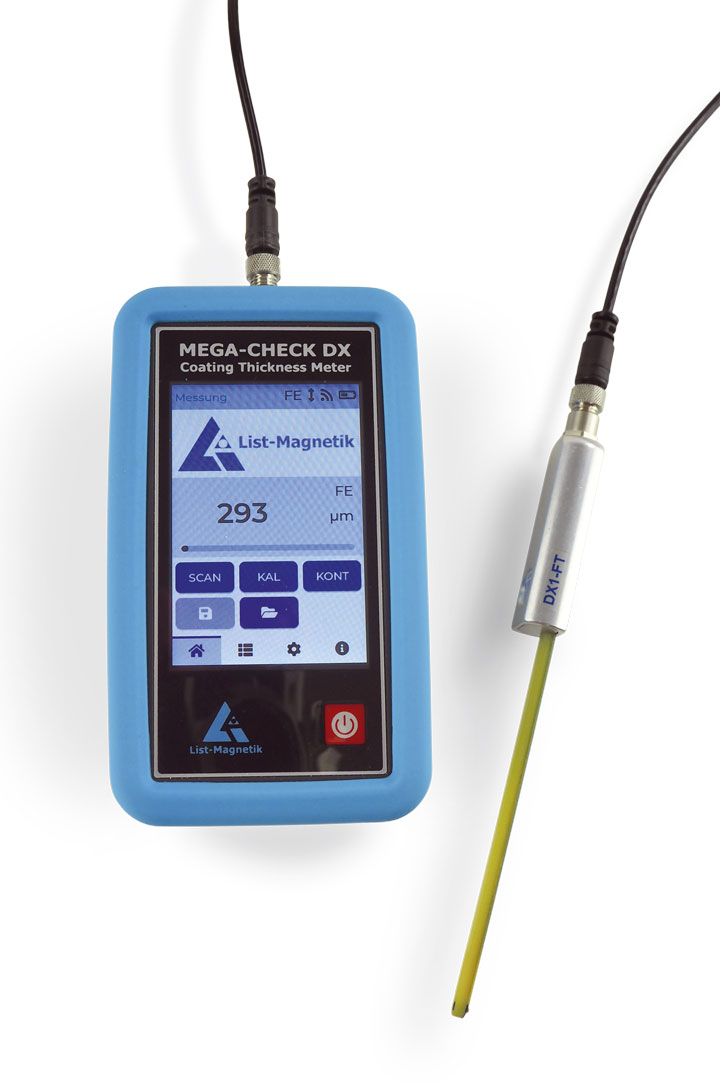

| LM-MCDX-1FT / MEGA-CHECK DX avec sonde transversale magnétique inductive DX1-FT: Sonde transversale en forme de tige pour la mesure dans de très petits espaces internes tels que les cannelures et les rainures sur des substrats en fer et en acier jusqu'à 1 mm d'épaisseur de couche |  |
|
| LM-MCDX-6FT / MEGA-CHECK DX avec sonde transversale magnétique inductive DX6-FT: Sonde transversale en forme de tige pour la mesure dans de petits espaces intérieurs ou des tuyaux sur des substrats en fer et en acier jusqu'à 6 mm d'épaisseur de couche, avec bloc d'étalonnage |  |
|

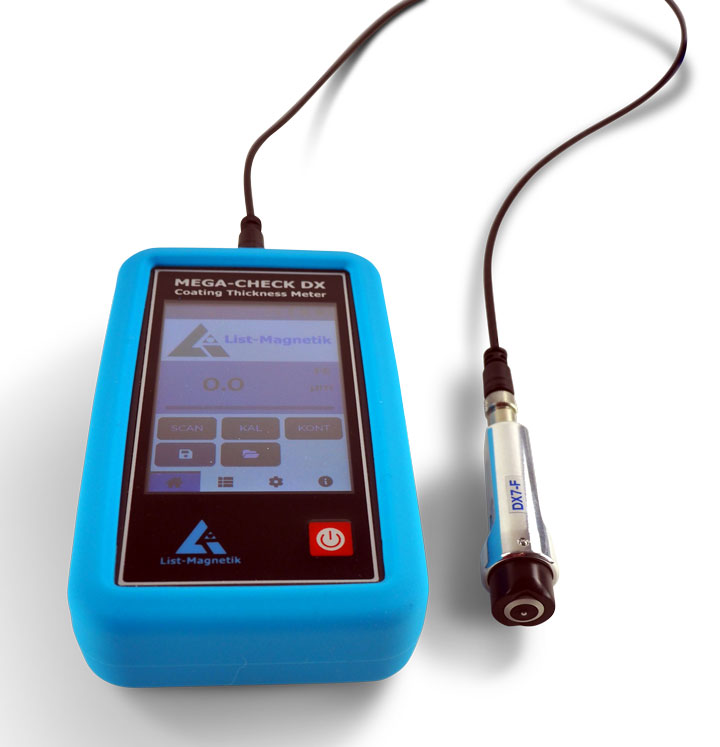

| LM-MCDX-7F / MEGA-CHECK DX avec sonde magnéto-inductive DX7-F: Sonde avec manchon coulissant et prisme pour la mesure de couches épaisses sur des supports en fer et en acier jusqu'à 7 mm d'épaisseur de revêtement, avec bloc d'étalonnage |  |
|
