Jauges du Champ Magnétique

Magnétisme et mesure des champs magnétiques

Champ magnétique, rémanence, flux magnétique : de quoi s'agit-il exactement ?

Différentes grandeurs peuvent être mesurées en relation avec les aimants. Comme il y a souvent confusion, voici un bref aperçu. La définition exacte et les principes physiques sont décrits dans la littérature spécialisée.

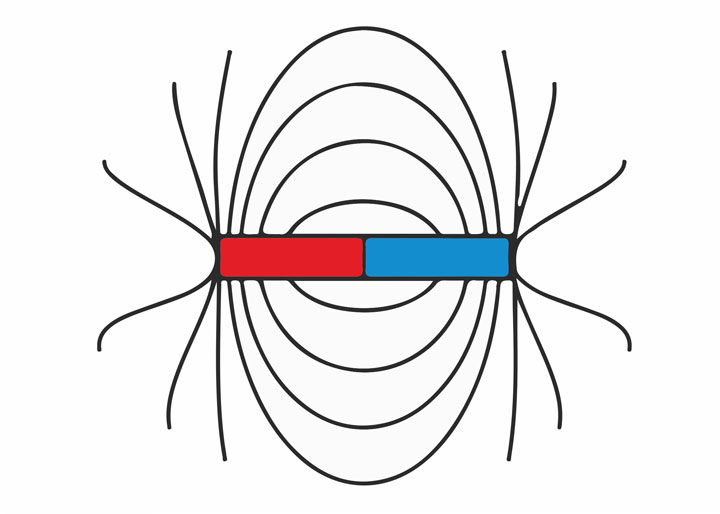

Intensité du champ magnétique (H)

L'unité d'intensité du champ magnétique est A/m (A/cm ou kA/m sont plus couramment utilisés pour indiquer les valeurs), anciennement Oersted (Oe). Étant donné que la densité de flux magnétique B, mesurée en Gauss (Gs) ou en Tesla (T), peut être convertie avec un facteur constant, l'intensité du champ magnétique et la densité de flux (et donc les unités A/cm, kA/m, Oe, Gs, T) peuvent être utilisées alternativement dans la pratique.

Magnétisme et mesure des champs magnétiques

Les appareils de mesure de l'intensité du champ magnétique sont appelés magnétomètres, compteurs de champ magnétique, gaussmètres ou teslamètres.

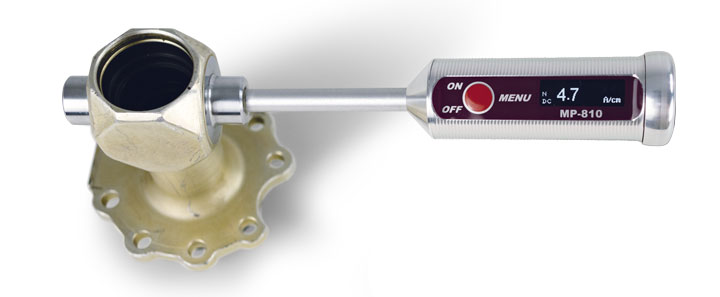

Rémanence / magnétisme résiduel

La rémanence ou le magnétisme résiduel est une considération particulière de l'intensité du champ magnétique, c'est-à-dire l'intensité du champ magnétique restant après l'action d'un aimant ou après un processus de démagnétisation.

La rémanence peut également être mesurée à l'aide de compteurs de champ magnétique, de compteurs de Gauss et de teslamètres.

Magnétisme et mesure des champs magnétiques

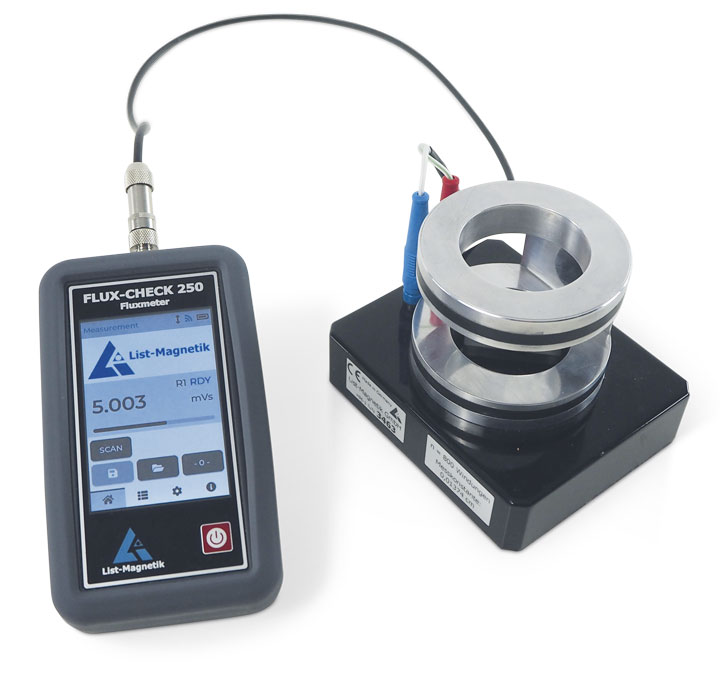

Flux magnétique

Le flux magnétique (Phi, Φ) décrit la force totale d'un aimant. L'unité de mesure est le volt-seconde (Vs), également connu sous le nom de Weber (Wb) ou anciennement Maxwell (Mx).

Un fluxmètre est nécessaire pour mesurer le flux magnétique. Ces instruments sont plus complexes que les mesureurs de champ magnétique ou de perméabilité portatifs ; il s'agit souvent d'instruments de laboratoire, mais il peut également s'agir d'instruments portatifs auxquels est attachée une bobine de couple de Helmholtz.

Magnétisme et mesure des champs magnétiques

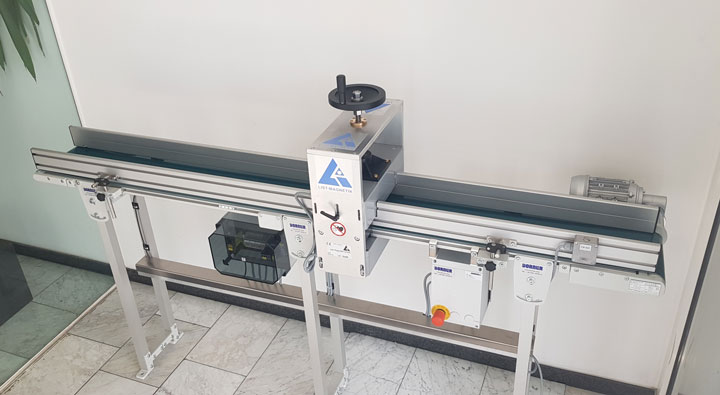

Quelles sont les causes du magnétisme indésirable sur les pièces en acier ?

Les pièces d'acier magnétiques peuvent poser des problèmes lors du traitement ultérieur. La propreté des pièces est compromise. Par exemple, la limaille de fer peut adhérer à la pièce et provoquer l'usure de l'outil. Les capteurs peuvent également être perturbés. Quelles sont les causes du magnétisme ?

Il n'y a pas de réponse générale. Les pièces en acier peuvent être facilement magnétisées par le champ magnétique terrestre, les éléments constitutifs élémentaires du matériau s'alignant dans la direction du champ magnétique. Par exemple, on peut observer qu'une barre d'acier est facilement magnétisée par les vibrations pendant le transport.

Toutefois, si vous utilisez des accessoires de manutention magnétiques universels et respectueux du matériau, vous disposez d'une source possible de magnétisme résiduel. Première étape : Déterminez l'intensité du champ magnétique résiduel. Se situe-t-elle dans les limites de vos tolérances ? Si ce n'est pas le cas, vous devez soit démagnétiser les pièces, soit vous passer de la grue magnétique. Il est préférable de procéder à la démagnétisation avant l'installation de la pièce finie afin de minimiser les effets du transport sur la rémanence.

Magnétisme et mesure des champs magnétiques


Champs électromagnétiques à haute fréquence

Les appareils de mesure de champ magnétique de List-Magnetik conviennent à la mesure de champs magnétiques directs et alternatifs jusqu'à un maximum de 20 kHz avec une plage de mesure allant d'un minimum de 0,01 mT (= 10 µT) à un maximum de 5 T. Il s'agit de champs dont l'intensité est au moins égale à celle du champ magnétique terrestre.
Toutefois, ils ne conviennent pas pour mesurer les champs électromagnétiques à haute fréquence au sens d'un essai CEM ou les champs électriques de l'ordre de quelques µT.
Il existe à cet effet des appareils de mesure CEM spéciaux sur le marché, que nous ne vendons pas.

Instruments de mesure de List-Magnetik - Made in Germany - Qualité et durabilité


Learn more about our products for magnetic field measurement



Mesure du magnétisme résiduel

Mesure du magnétisme résiduel

Mesurez la faible rémanence sur les pièces en acier avant ou après usinage pour répondre aux spécifications de vos clients et garantir la propreté des pièces.

Mesure de champs magnétiques pulsés rapides avec MP-4000

Mesure de champs magnétiques pulsés rapides avec MP-4000

Une caractéristique remarquable est le traitement rapide des valeurs de mesure numérisées jusqu'à 200 kHz, qui permet d'afficher des courbes d'impulsion à partir de 0,1 ms. Cela fournit une image précise de la courbe d’impulsion d’un champ magnétique. La valeur maximale et la durée d'impulsion sont indiquées avec précision.

Mesure de champ magnétique axial ou transversal

Mesure de champ magnétique axial ou transversal

Les sondes axiales mesurent dans la direction du piston de la sonde. Les sondes transversales mesurent à un angle de 90° par rapport à la sonde. Les sondes transversales sont plus adaptées aux mesures dans des cavités ou des tubes étroits. Un avantage de la sonde axiale List-Magnetik est la distance de 2 mm entre le capteur Hall et le capuchon de la sonde.
